Avec quelques outils et les bons gestes, le démontage d’un pédalier Shimano est une opération accessible !

Sommaire mécanique

Les outils

Pour effectuer le démontage de votre pédalier Shimano Hollowtech II, il vous faudra, une clé Allen de 5 mm, l’outil de compression et un tournevis plat.

Crédit photos : Frédéric Iehl

  • Clé Allen de 5 mm
  • Outil de compression du pédalier
  • Tournevis plat

Temps et difficulté

Vous effectuerez la manipulation en 5 minutes, hors nettoyage des pièces bien sûr. L’opération se révèle assez facile à effectuer et ne réclame que de la rigueur !

Étape 1

Démontage d'un pédalier Shimano

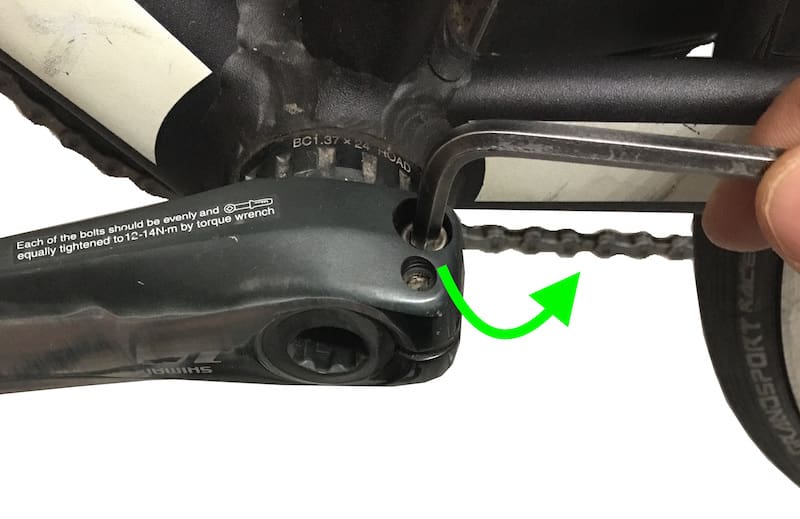

On commence par desserrer la vis “externe”. On la rend “libre”.

Étape 2

Démontage d'un pédalier Shimano

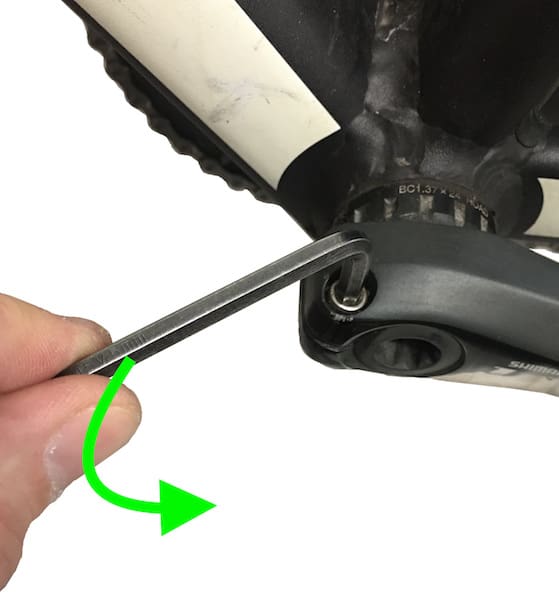

On fait de même avec la vis “interne”.

Étape 3

Démontage d'un pédalier Shimano

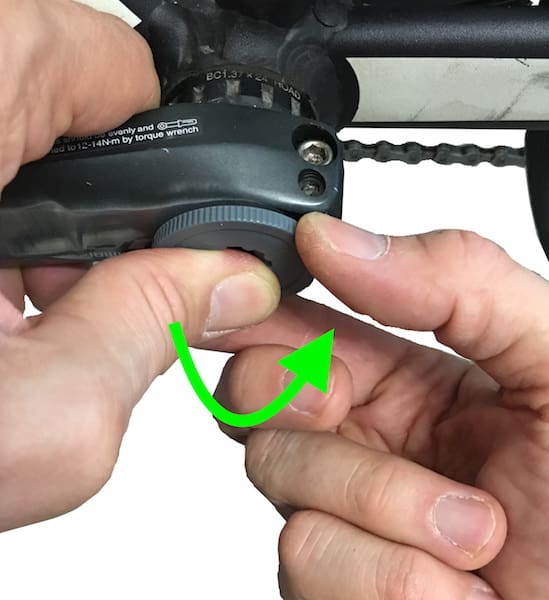

On dévisse alors le bouchon de compression avec l’outil dédié. On l’enlève complètement.

L’usage de cet outil est impératif. Le bouchon de compression pouvant être endommagé si on utilise un outil métallique ou inadapté comme un tournevis, un chasse goupille ou autres…

Étape 4

Démontage d'un pédalier Shimano

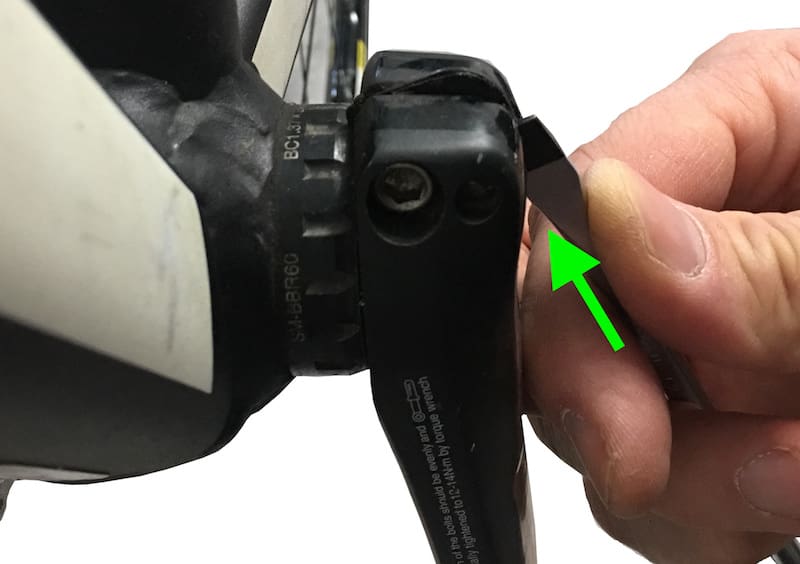

A l’aide du tournevis plat, on soulève l’ergo en plastique qui verrouille le pédalier dans l’axe.

L’ergot en plastique ne remplace aucunement les deux vis de serrage. Mais il apporte une certaine sécurité en cas de dévissage. La manivelle ne s’échappera pas brutalement. Il faut donc penser à le soulever lors du démontage. Sinon on ne pourra pas ôter la manivelle gauche facilement. Et si on force on risque de l’endommager définitivement.

Étape 5

Montage d'un pédalier Shimano

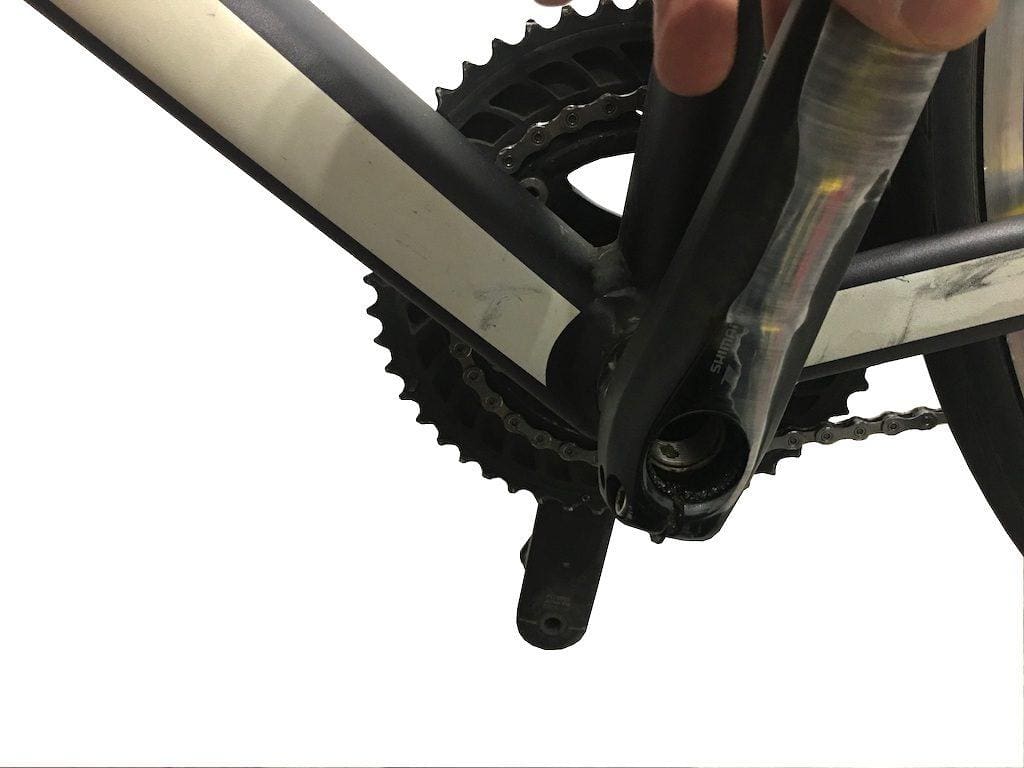

On enlève alors la manivelle gauche.

Étape 6

Démontage d'un pédalier Shimano

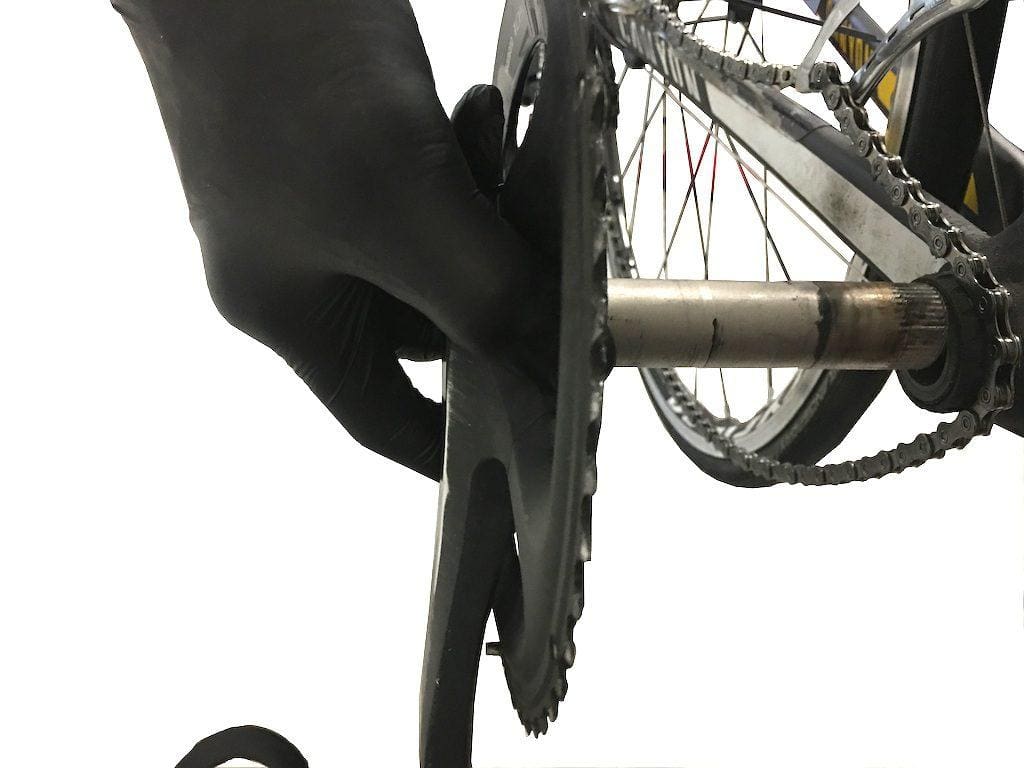

La manivelle droite sort naturellement sans effort. Si on a enlevé la chaîne du plateau…

Démonter son pédalier est une option rapide pour se faciliter la tâche pour remplacer ses plateaux. On ne risquera pas d’endommager son cadre avec les clés en dévissant les cheminées. C’est aussi impératif pour remplacer ses roulements. N’hésitez donc pas à le faire.
