Le montage d’un pédalier Shimano est une opération assez facile si on a les bons outils…

Sommaire mécanique

Les outils

Pour monter votre pédalier Shimano Hollowtech II, il vous faudra un chiffon, de la graisse, un outil de compression pour pédalier Shimano, une clé Allen de 5 mm et une clé dynamométrique de 5 mm également, allant jusqu’à 14 N/m de couple.

Crédit photos : Frédéric Iehl

  • Outil de compression du pédalier
  • Maillet
  • Clé Allen de 5 mm
  • Clé dynamométrique

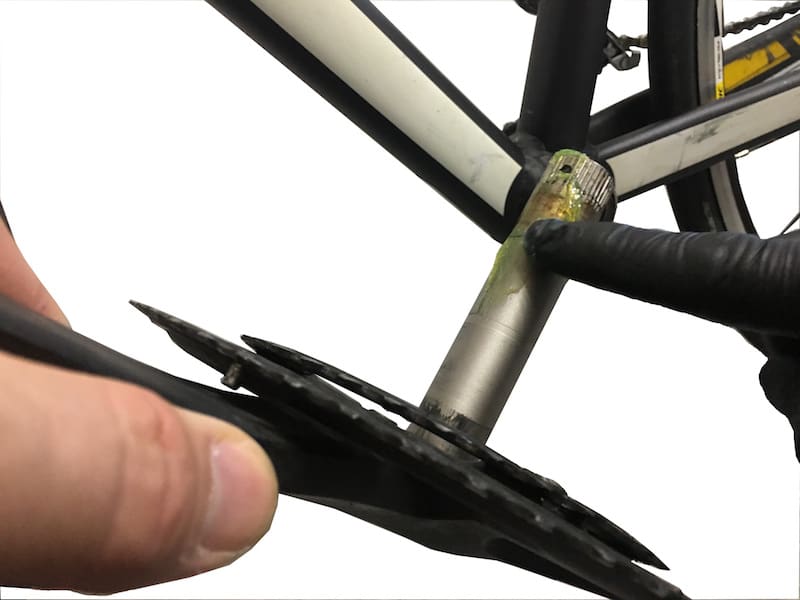

Étape 1

Monter un pédalier Shimano

On commence par appliquer un film de graisse sur l’axe. Autant pour le protéger de la corrosion que faciliter son insertion dans les roulements.

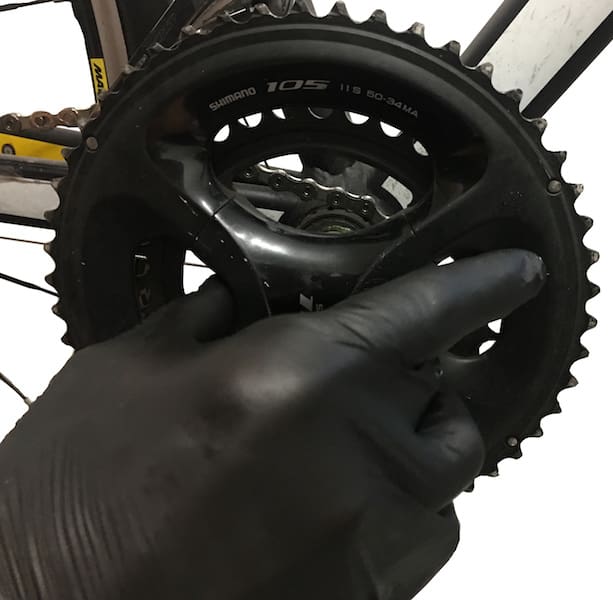

Étape 2

Monter un pédalier Shimano

On rentre ensuite l’axe dans le roulement droit. On appuie avec la main pour le plaquer le plus possible.

Étape 3

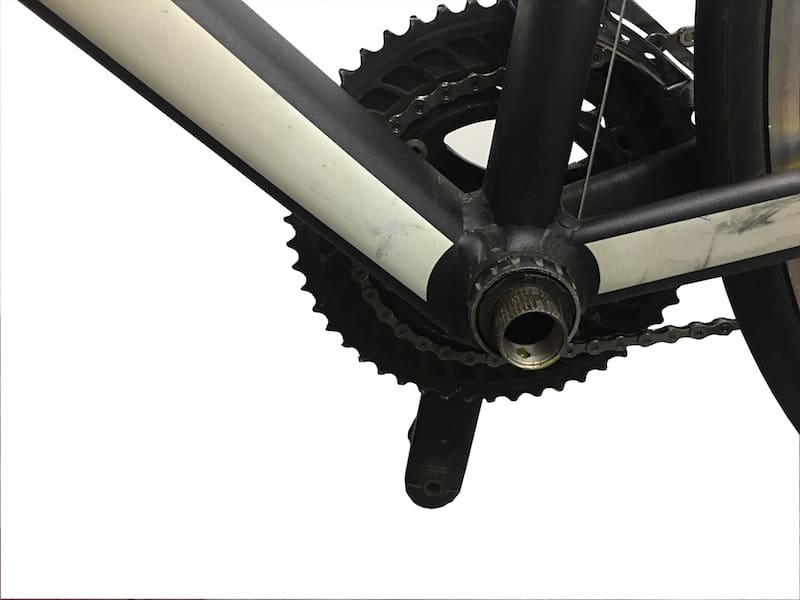

Monter un pédalier Shimano

On s’assure ensuite que l’axe est bien “sorti” côté gauche.

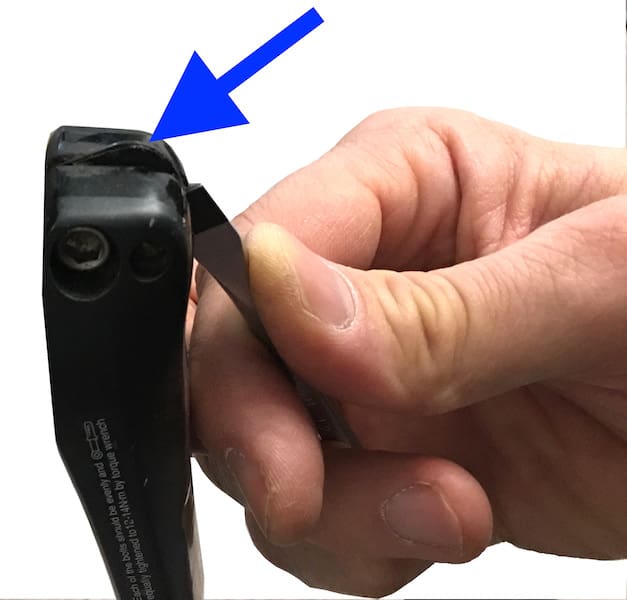

Étape 4

Monter un pédalier Shimano

Avant de mettre en place la manivelle gauche, on va s’assurer que l’ergot en plastique est levé.

Si on ne prend pas cette précaution, il sera impossible de remonter la manivelle. On peut longtemps chercher la cause et donc s’énerver pour rien !

Étape 5

Monter un pédalier Shimano

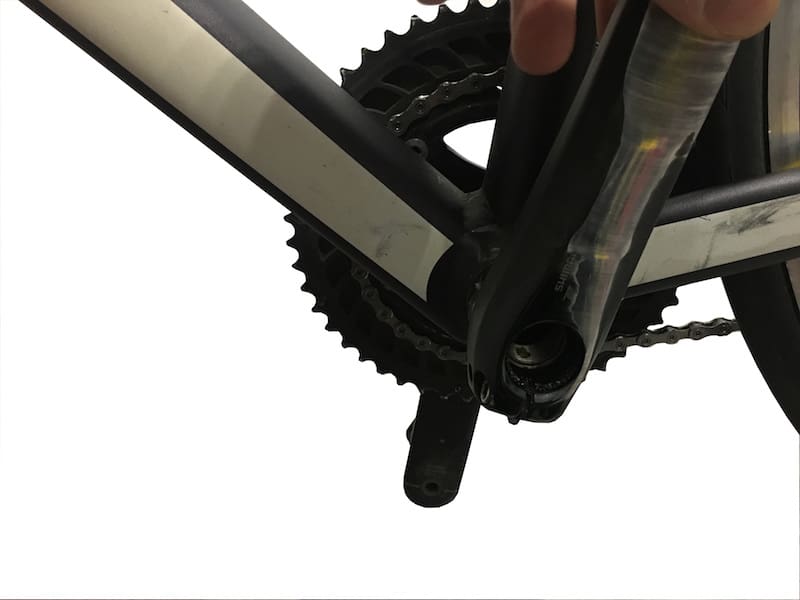

On remonte la manivelle gauche. Il y a un détrompeur, donc aucun risque de la désynchroniser d’avec la droite.

Étape 6

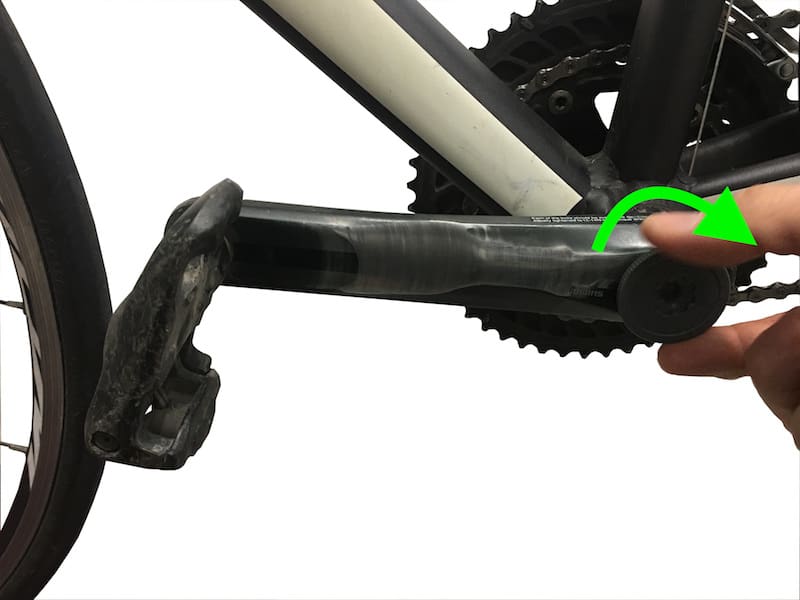

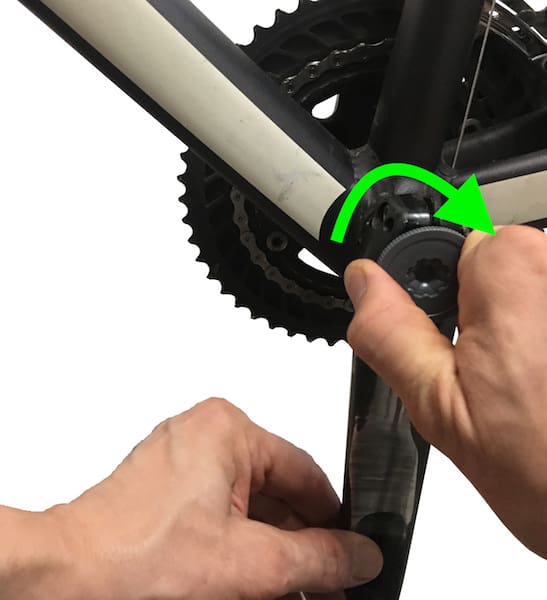

Monter un pédalier Shimano

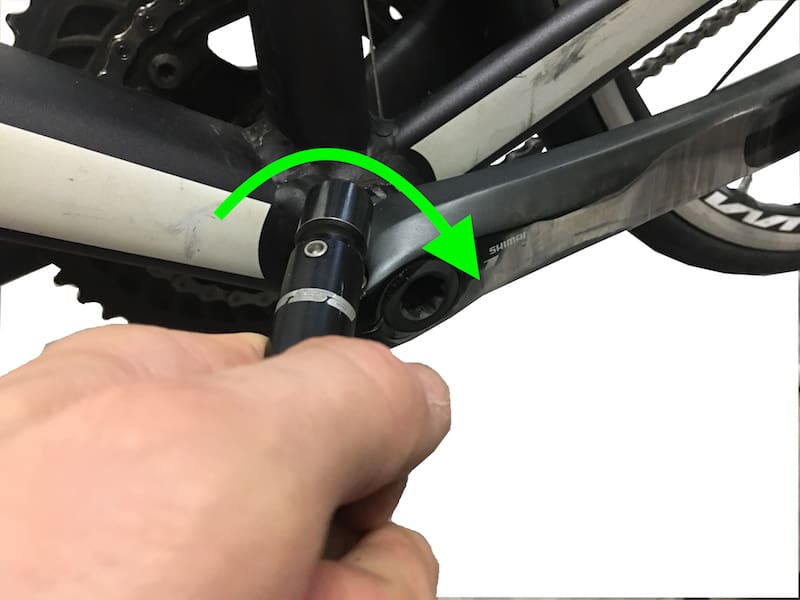

On revisse le bouchon de compression à fond. Mais à mains nues ! L’outil a été dimensionné pour ne pouvoir effectuer de serrage trop important.

Étape 7

Monter un pédalier Shimano

On va “tasser” les roulements avec un coup de maillet. Un seul. Jamais de marteau…

Étape 8

Montage d'un pédalier Shimano

On resserre alors avec l’outil de compression. Parfois on fait un demi-tour, parfois rien…

Étape 9

Monter un pédalier Shimano

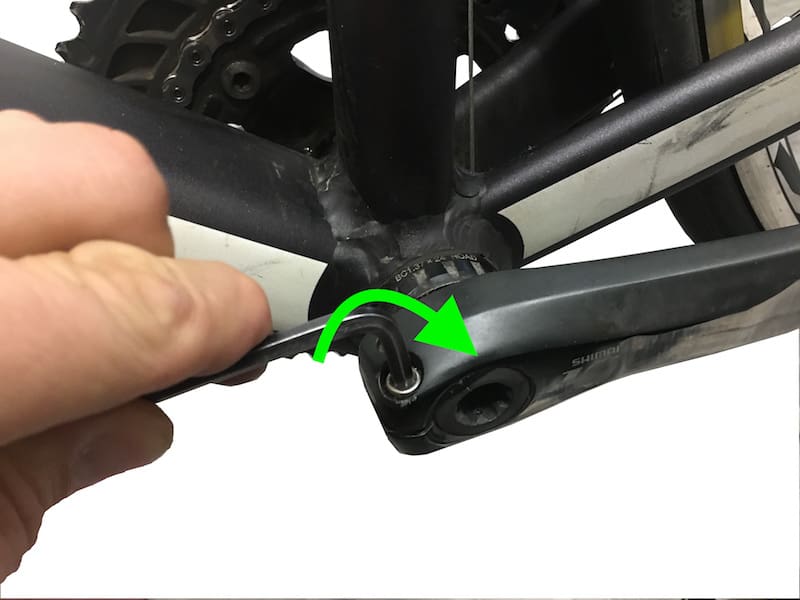

On commence par serrer la vis la plus près du cadre ou vis interne…

Étape 10

Monter un pédalier Shimano

Puis on serre la vis externe.

Étape 11

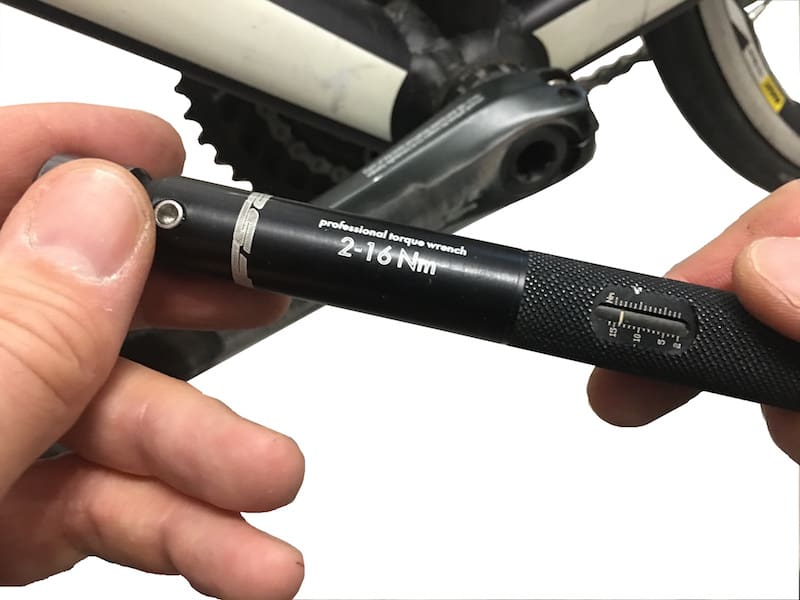

Montage d'un pédalier Shimano

On règle assez haut la clé dynamométrique, ici 14 N/m.

Étape 12

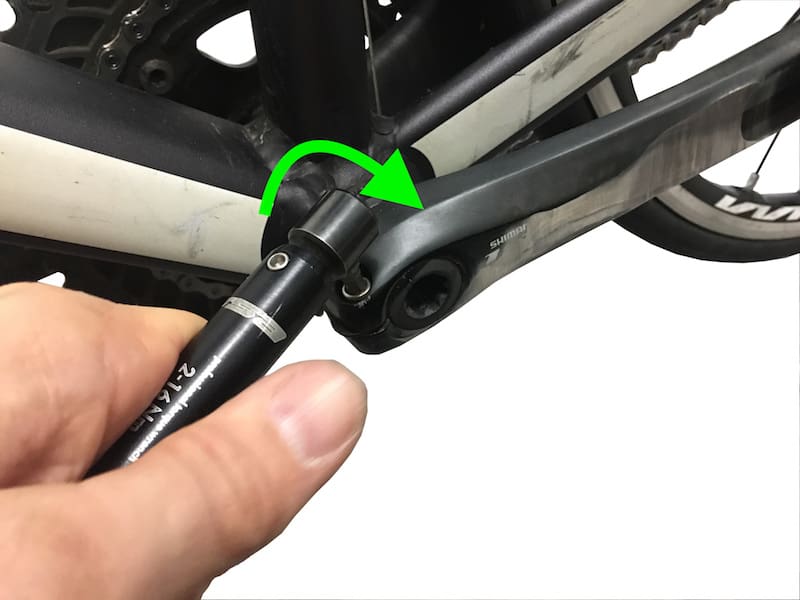

Monter un pédalier Shimano

On serre au couple la vis interne.

Étape 13

Monter un pédalier Shimano

Puis l’externe.

On recommence le serrage par la vis interne puis l’externe. A ce stade on est sûr que c’est parfaitement assemblé. Il n’y a rien de comlpliqué pour monter un pédalier Shimano au final !
