Avant d’installer les manivelles, il faut monter les cuvettes filetées du pédalier Sram GXP.

Sommaire mécanique

Les outils

Pour monter les cuvettes d’un pédalier Sram GXP, il suffit de disposer d’une clé à cuvettes externes, d’un chiffon et de graisse

Crédit photos : Frédéric Iehl

Temps et difficulté

Rien de très compliqué pour la mise en place des cuvettes de pédalier Sram GXP, il faut juste un peu de poigne et de méthode. A part pour l’identification des cuvettes, il n’y a pas de difficulté notable. En 10 minutes les cuvettes seront en place ! Rajoutez autant de temps pour le nettoyage de la boîte !

Étape 1

Mise en place  des cuvettes  Sram GPX

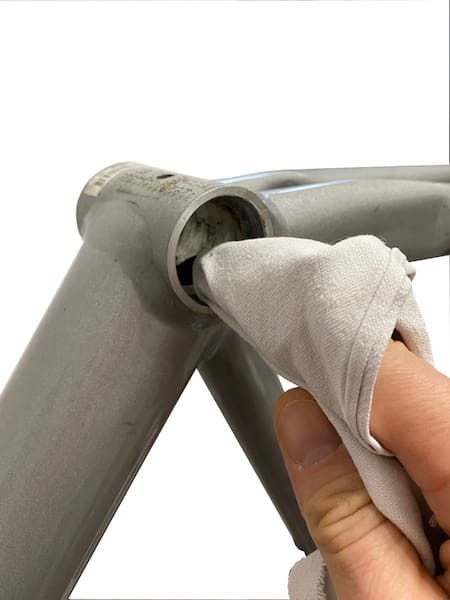

On commence par nettoyer la boîte de pédalier afin d’avoir de beaux filets!

Étape 2

Mise en place  des cuvettes  Sram GPX

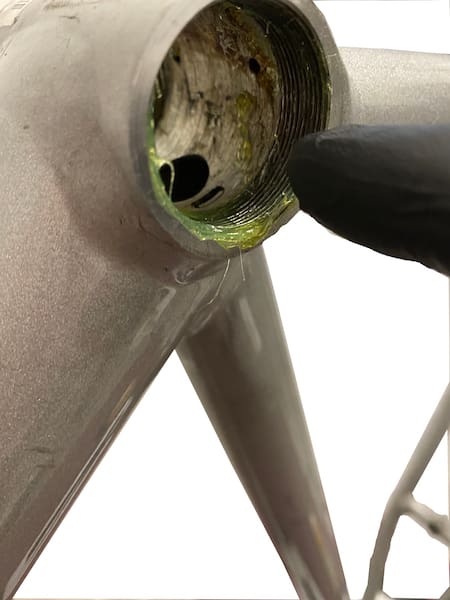

On applique généreusement la graisse sur les filetages de la boîte de pédalier.

Étape 3

Mise en place des cuvettes  Sram GPX

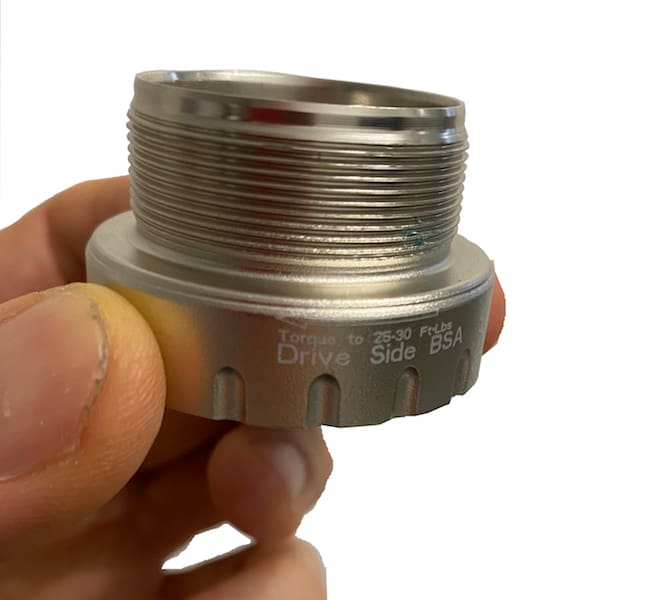

Sur les boîtes BSC, il y a une cuvette droite avec un filetage anti-horaire. Ici, elle est notée “Drive”.

Mise en place  des cuvettes Sram GPX

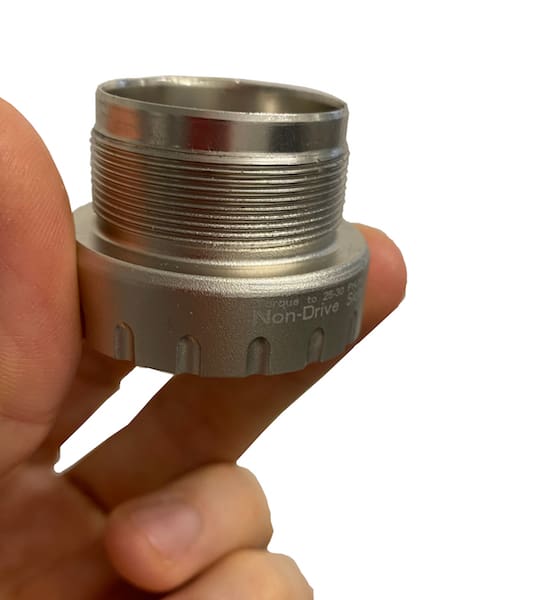

La gauche est notée “Non Drive” et dispose d’un filetage horaire. Elle ne fait aussi que 22,2 mm de diamètre… On ne pourra pas monter un autre pédalier que le Sram dessus.

Avant de vous lancer dans le vissage et de vous énerver pour rien, identifiez bien les cuvettes. On peut parfois visser la mauvaise…

Étape 4

Mise en place  des cuvettes  Sram GPX

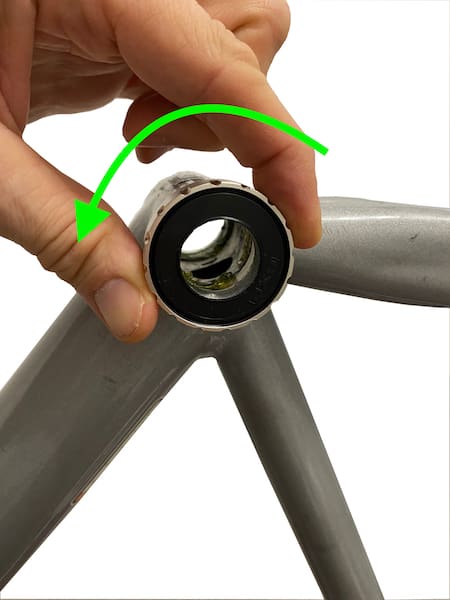

On visse d’abord la cuvette droite à la main en sens anti-horaire. Cela doit se faire facilement jusqu’au contact. Si cela bloque, c’est que c’est la mauvaise cuvette ou que le filetage est endommagé ou encore sale…

Mise en place  des cuvettes  Sram GPX

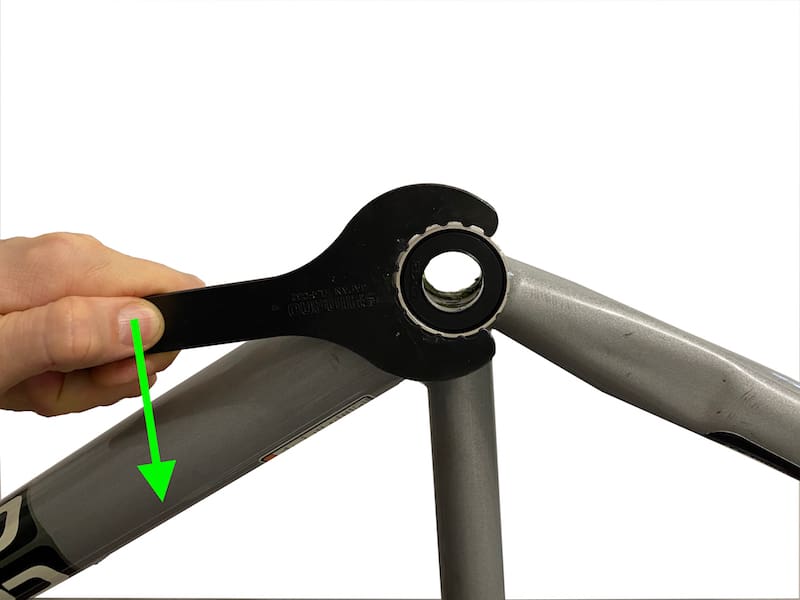

On bloque ensuite à la clé. Il faut forcer un peu quand même !

Étape 5

Mise en place  des cuvettes Sram GPX

On applique de la graisse sur les deux extrémités du “tunnel”. On commence par le côté gauche qu’on replace dans sa cuvette. Plus pratique pour manipuler l’ensemble…

Étape 6

Mise en place des cuvettes Sram GPX

On rentre ensuite l’ensemble dans la boîte de pédalier. La graisse aidera à l’étanchéité de l’ensemble.

Étape 7

Mise en place des cuvettes Sram GPX

On visse à la main la cuvette gauche. Elle doit prendre place facilement. Elle se visse dans le sens des aiguilles d’une montre.

Mise en place d'un pédalier Sram GPX

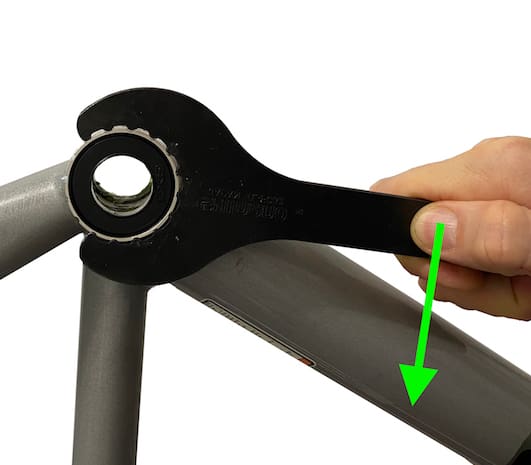

On bloque la cuvette à la clé . On force un peu là encore…
