Les pédaliers Sram adoptent deux standards, le BB 30 et le GXP. C’est ce dernier que nous vous proposons de mettre en place sur un vélo.

Sommaire mécanique

Les outils

Pour monter un pédalier Sram GXP, il suffit de disposer d’une clé Allen de 8 mm, de graisse et d’un maillet.

Crédit photos : Frédéric Iehl

  • Maillet

Temps et difficulté

Rien de très compliqué pour la mise en place d’un pédalier Sram GXP, il faut juste un peu de poigne et de méthode. On note donc une difficulté moyenne. En un petit quart d’heure, l’opération devrait être effectuée.

Étape 1

Mise en place d'un pédalier Sram GPX

On enduit de graisse l’axe de pédalier. pour un montage parfait c’est essentiel.

Ne négligez pas ce petit film gras ! Il permet de bien plaquer le pédalier dans les roulements. Sans, le serrage sera bon, mais il y aura un risque de jeu non négligeable. Jeu qu’on ne pourra pas régler en serrant plus la vis de manivelle… Avec de la graisse tout se cale parfaitement !

Étape 2

Mise en place d'un pédalier Sram GPX

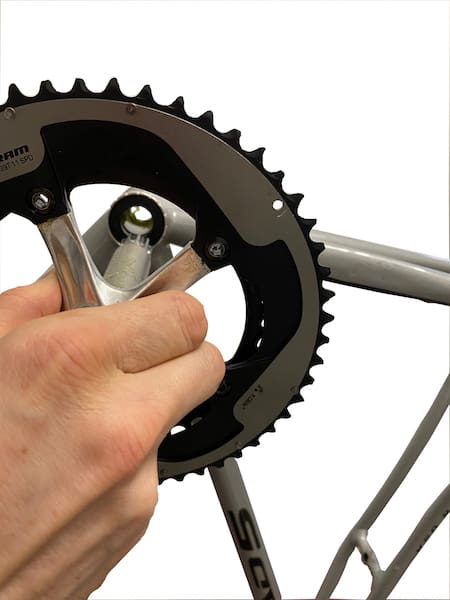

On rentre l’axe dans la cuvette droite.

L’axe Sram GXP, fait 24 mm du côté droit, et 22,2 mm du coté gauche. On ne peut donc pas monter un pédalier Sram sur des cuvettes 24 mm “standard”. Ou alors il faut un adaptateur. On ne pourra pas utiliser les cuvettes Sram pour une autre marque de pédalier.

Étape 3

Mise en place d'un pédalier Sram GPX

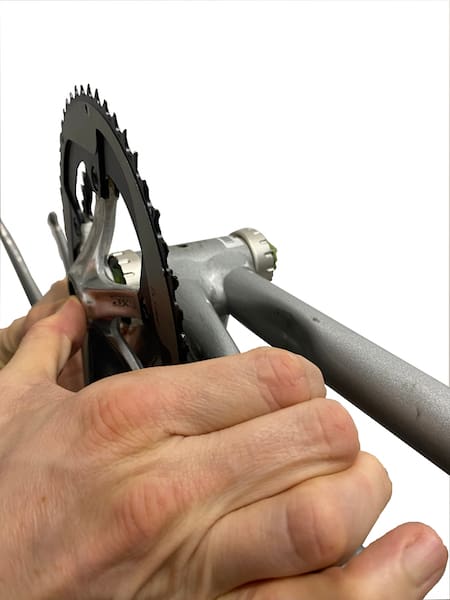

On plaque bien le pédalier à la main contre la cuvette.

Étape 4

Mise en place d'un pédalier Sram GPX

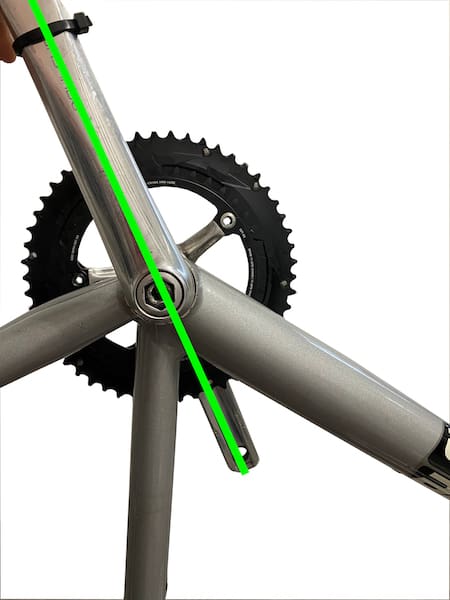

Il n’y a pas de détrompeur sur l’axe GXP. On fait donc attention à l’alignement des manivelles.

Étape 5

Mise en place d'un pédalier Sram GPX

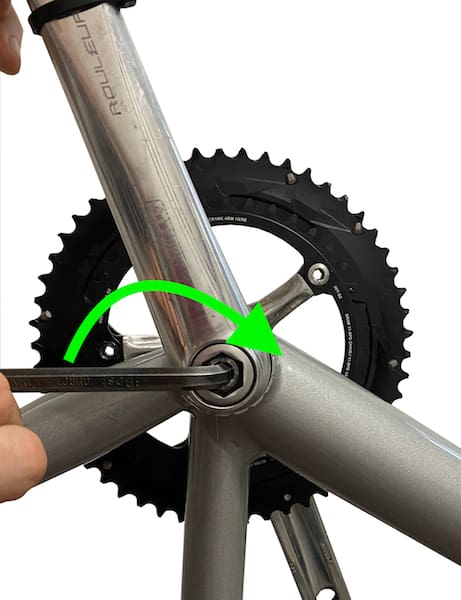

On serre le pédalier de façon ferme.

Étape 6

Mise en place d'un pédalier Sram GPX

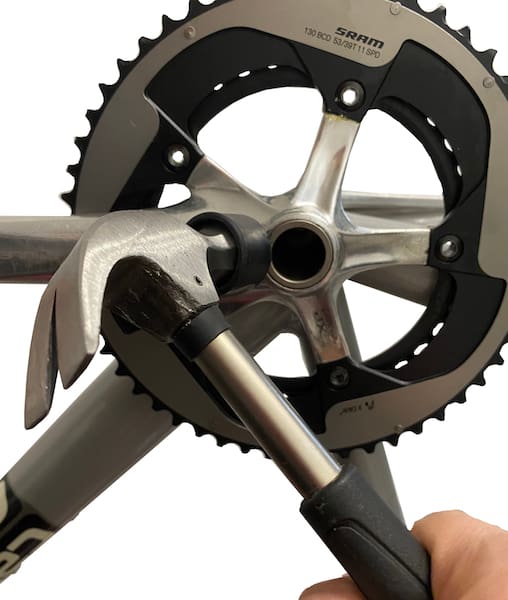

On frappe avec le maillet au niveau de l’axe. Juste une fois.

Étape 7

Mise en place d'un pédalier Sram GPX

On resserre éventuellement la manivelle gauche. Des fois c’est nécessaire, d’autres fois non…
