Il n’y a pas de difficulté pour monter les dérailleurs Shimano. Il y a par contre quelques petits gestes à connaître pour les régler précisément !

Sommaire mécanique

Les outils

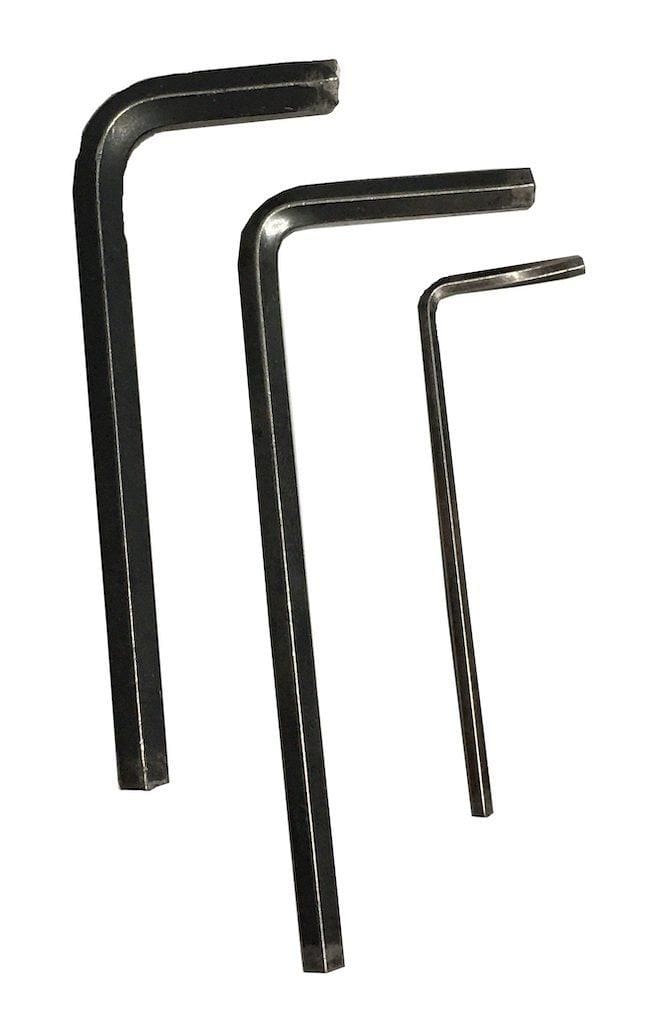

Pour monter et régler les dérailleurs Shimano vous aurez besoin d’une clé Allen de 2 mm, d’une de 4 mm et d’une 5 mm. Il faudra en plus ajouter la clé allen qui serre à visser les pattes de dérailleur et un tournevis cruciforme pour les courses des dérailleurs. On rajoute également une clé dynamométrique pour serrer au couple.

Crédit photos : Frédéric Iehl

  • Clé dynamométrique avec douille

Temps et difficulté

Il faut bien compter une heure de travail pour mettre en place et régler les dérailleurs Shimano. Ce n’est pas si complexe que cela, sauf pour le dérailleur avant. Un petit écart et les montées et descentes de plateaux seront moins franches.

Étape 1

Serrage de la patte arrière

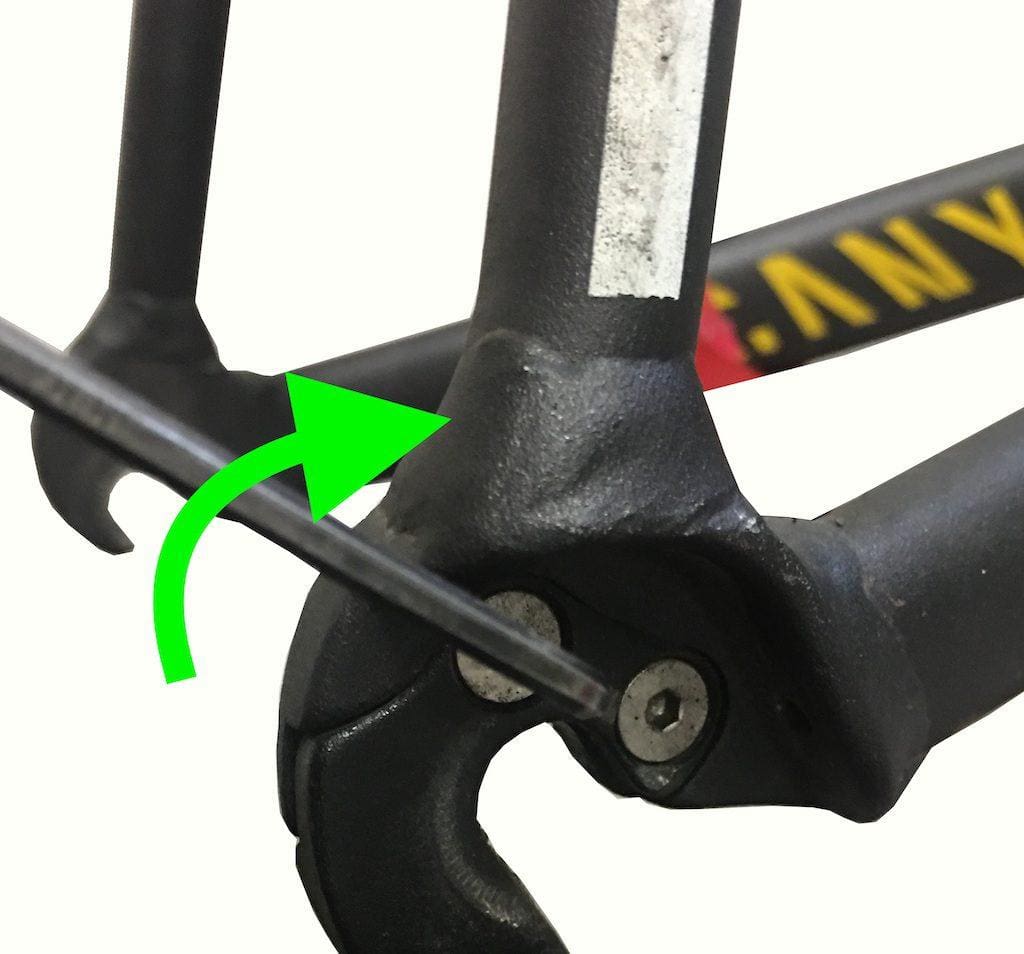

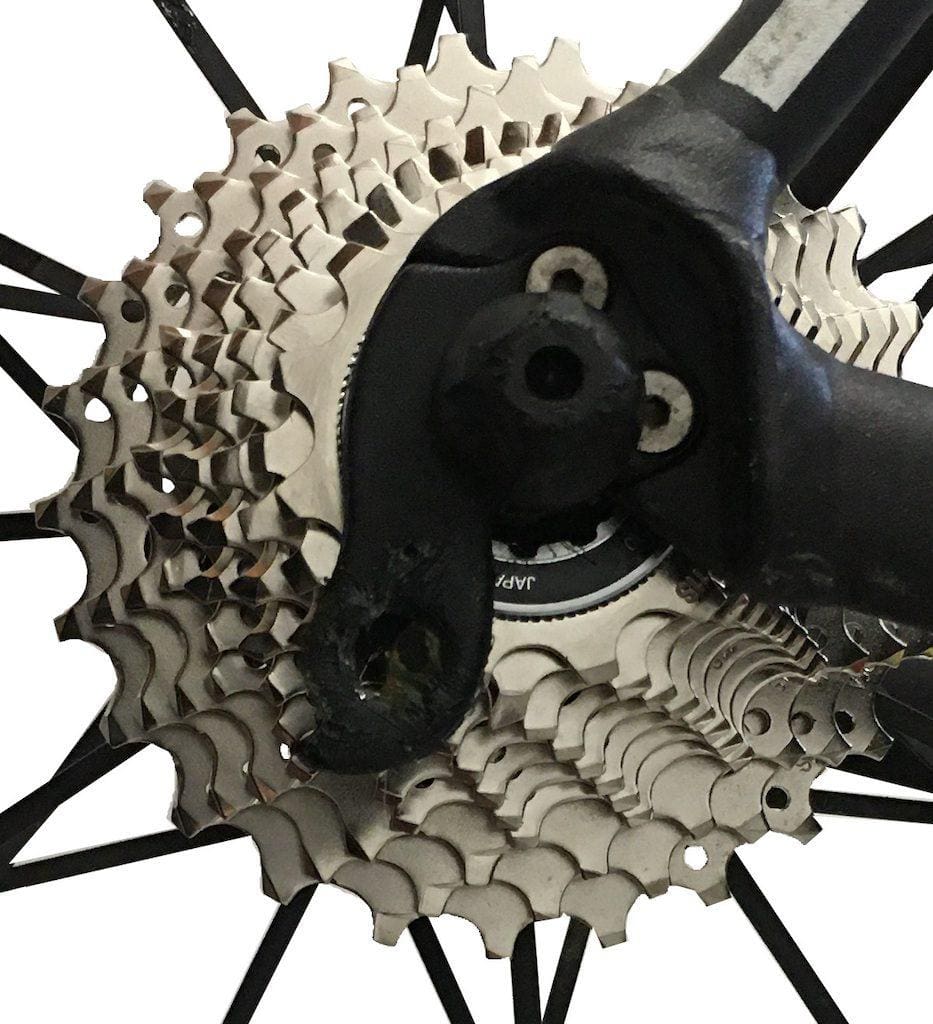

On commence par vérifier le serrage de la patte arrière. On contrôle visuellement qu’elle n’est pas tordue.

Étape 2

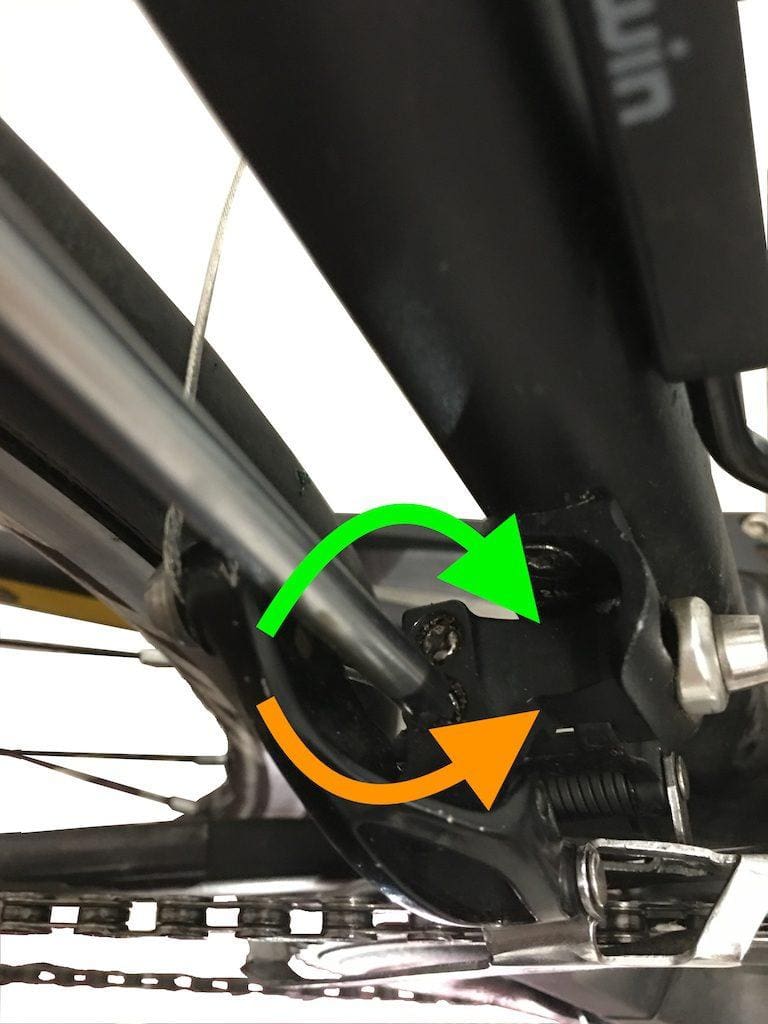

Serrage de la patte de dérailleur avant

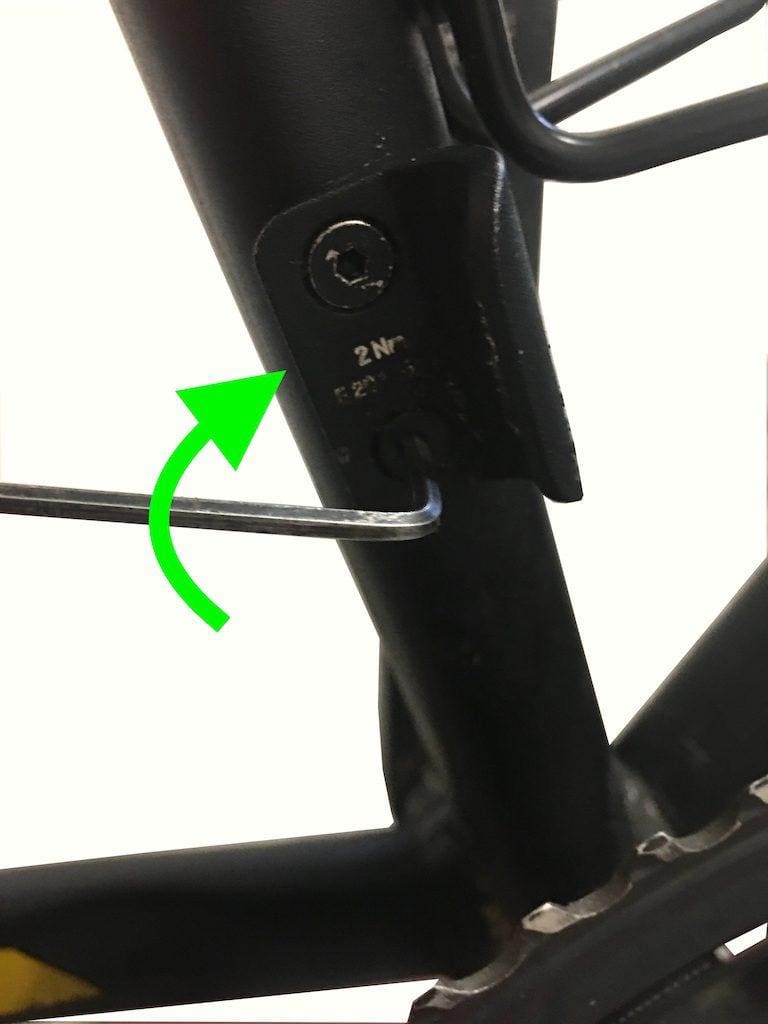

On fait de même pour le dérailleur avant. Peu de chance ici qu’elle se torde.

Étape 3

Pré serrage du dérailleur avant

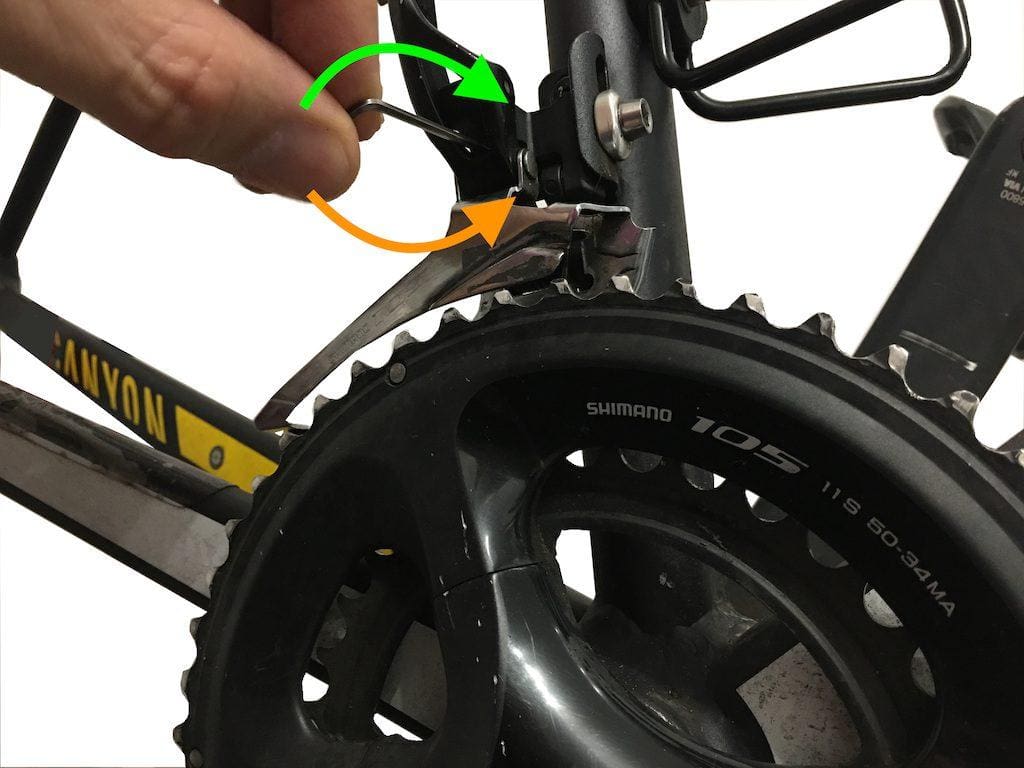

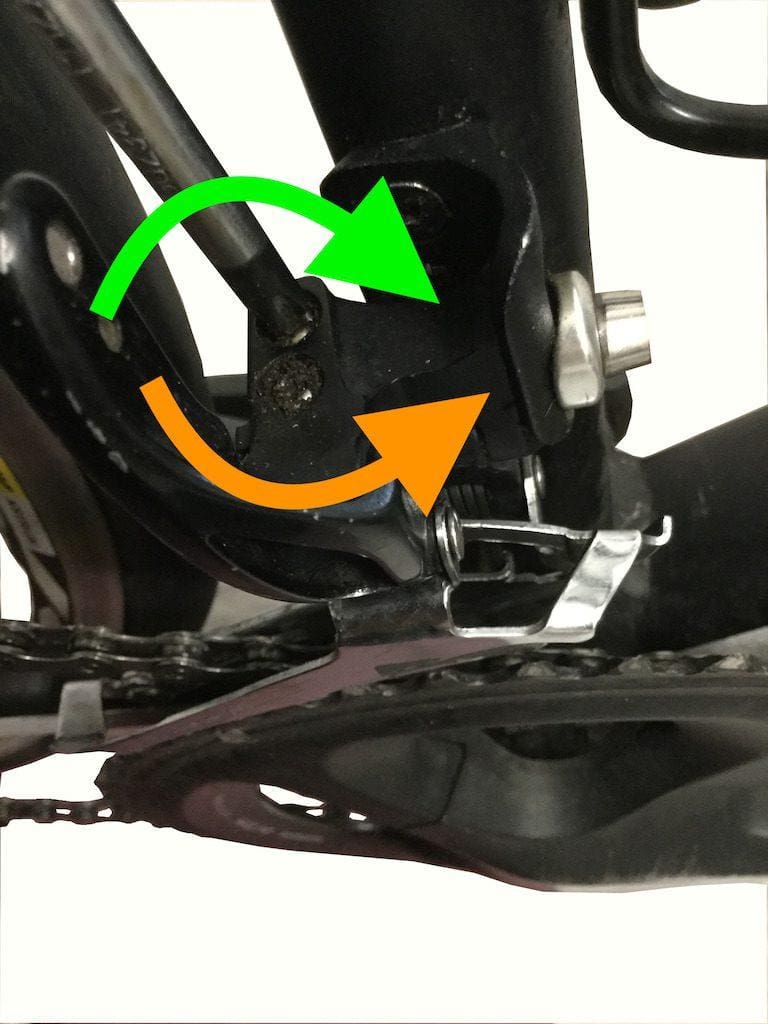

On positionne ensuite le dérailleur avant de manière à le régler en hauteur. Il faut qu’il soit légèrement serré.

Étape 4

Hauteur du dérailleur avant.

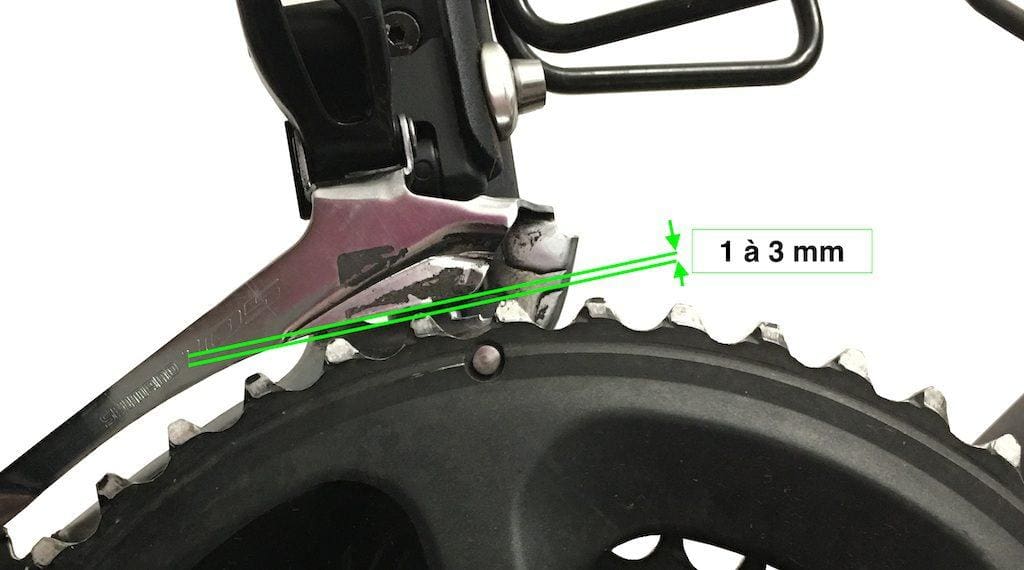

On commence par positionner le dérailleur en hauteur. La fourchette doit passer entre 1 et 3 mm au-dessus des dents.

Étape 5

Parallélisme du dérailleur avant.

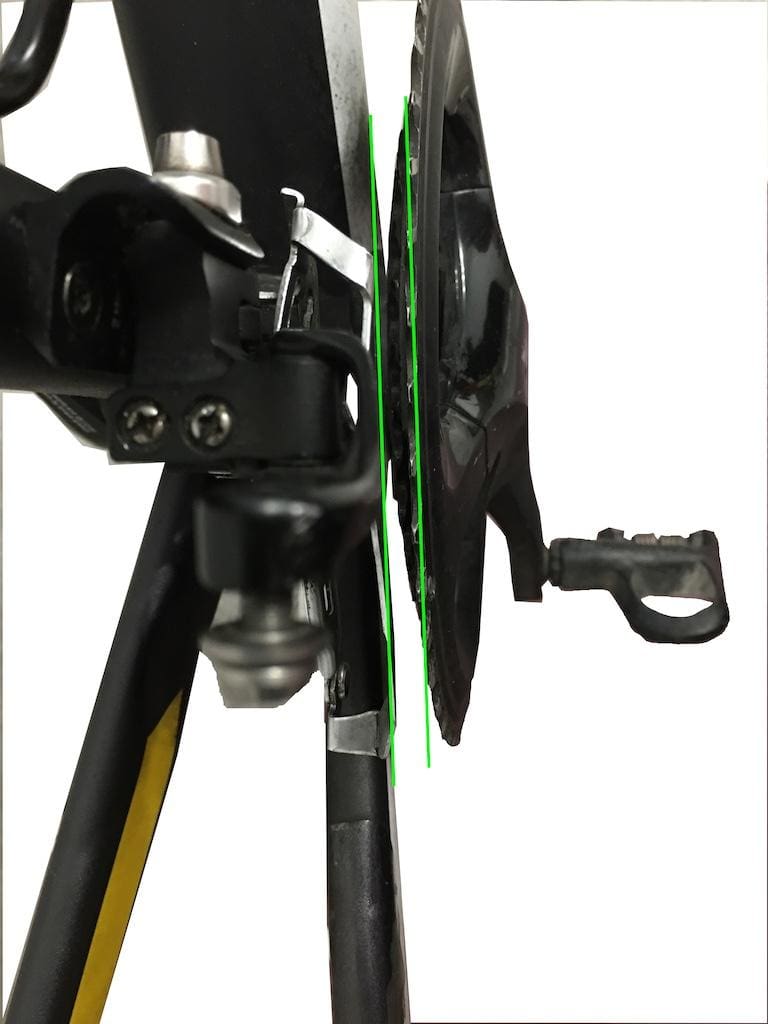

Maintenant on va orienter le dérailleur avant pour que sa face externe soit quasiment parallèle aux dents du grand plateau. L’extrémité postérieure du dérailleur peut être décalée de 0,5 à 1 mm vers l’intérieur.

Étape 6

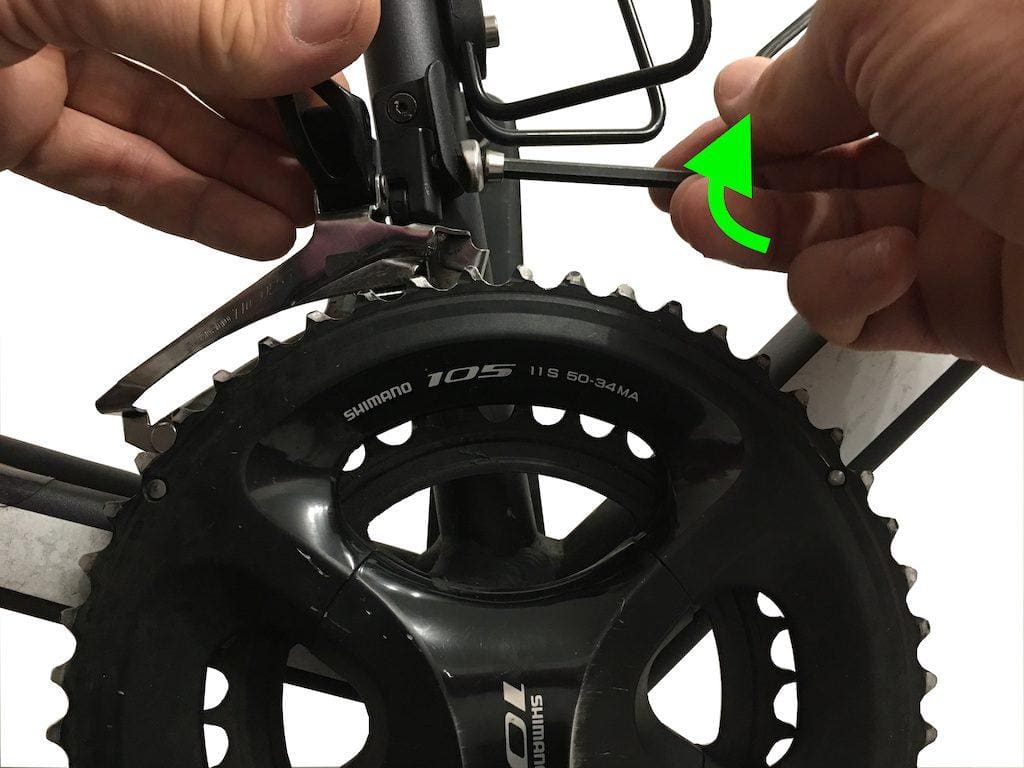

Serrage du dérailleur avant.Montage des dérailleurs Shimano

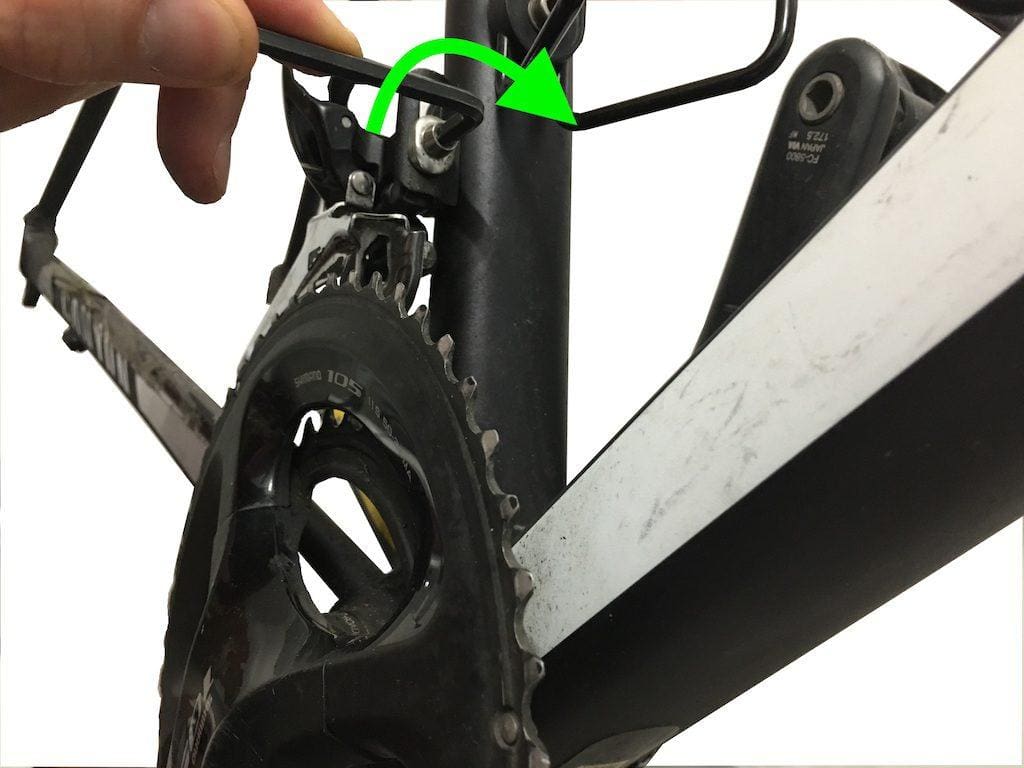

On serre alors le dérailleur avant de façon définitive.

Étape 7

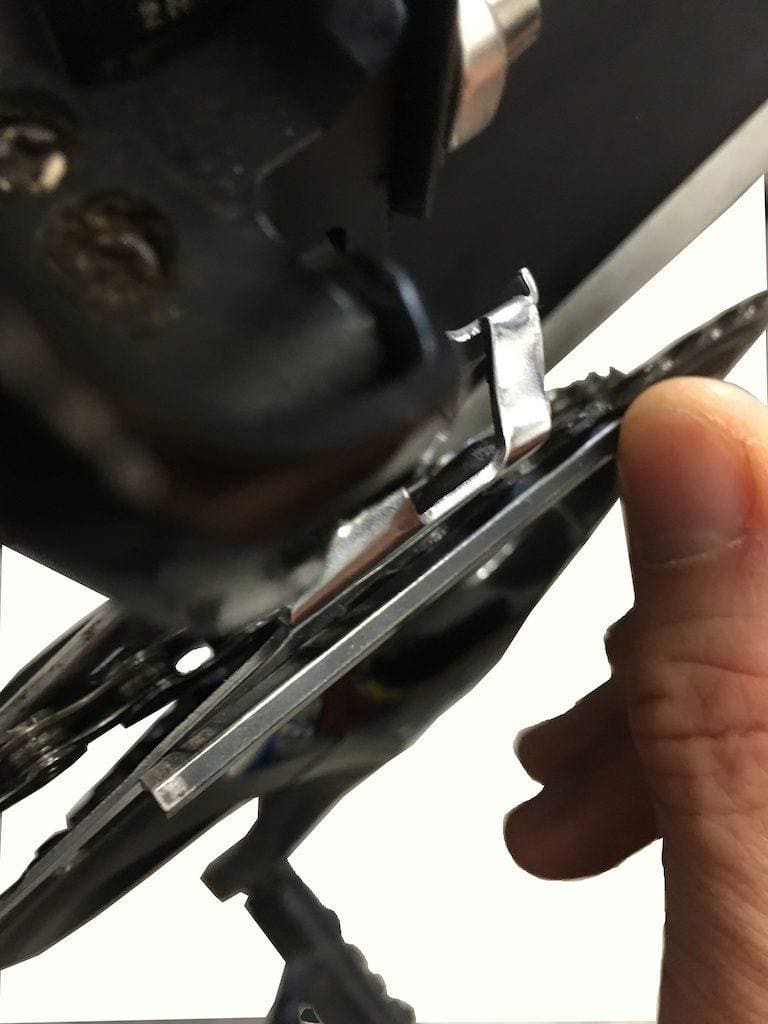

Contrôle de l'alignement de la fourchette. Montage des dérailleurs Shimano

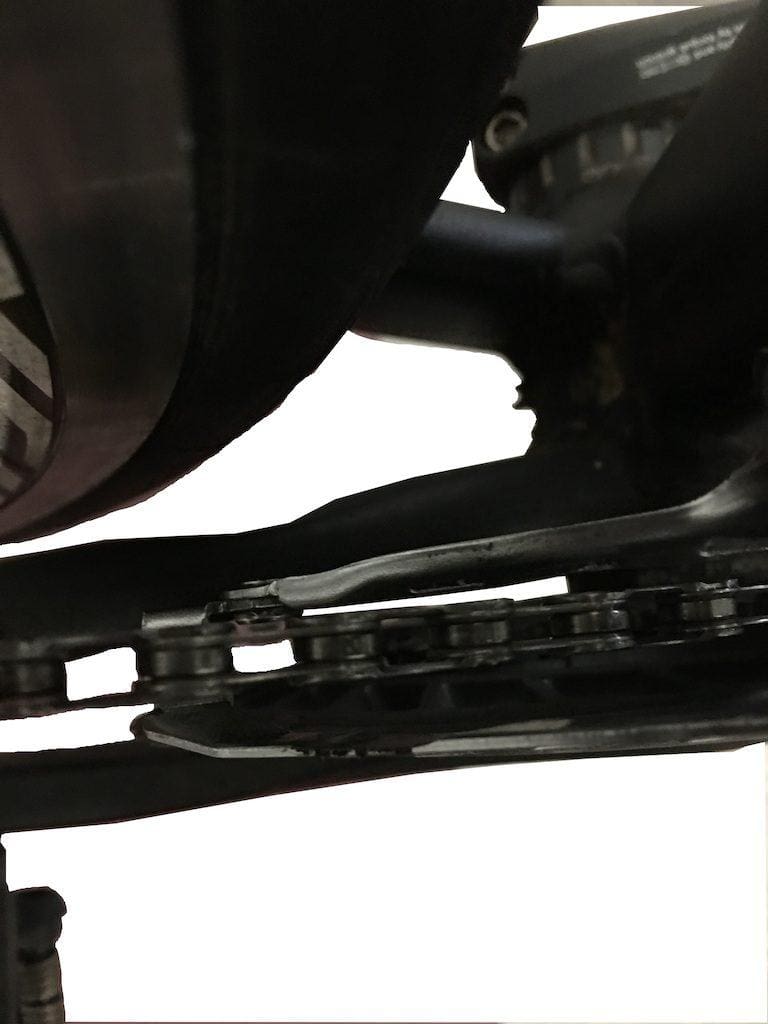

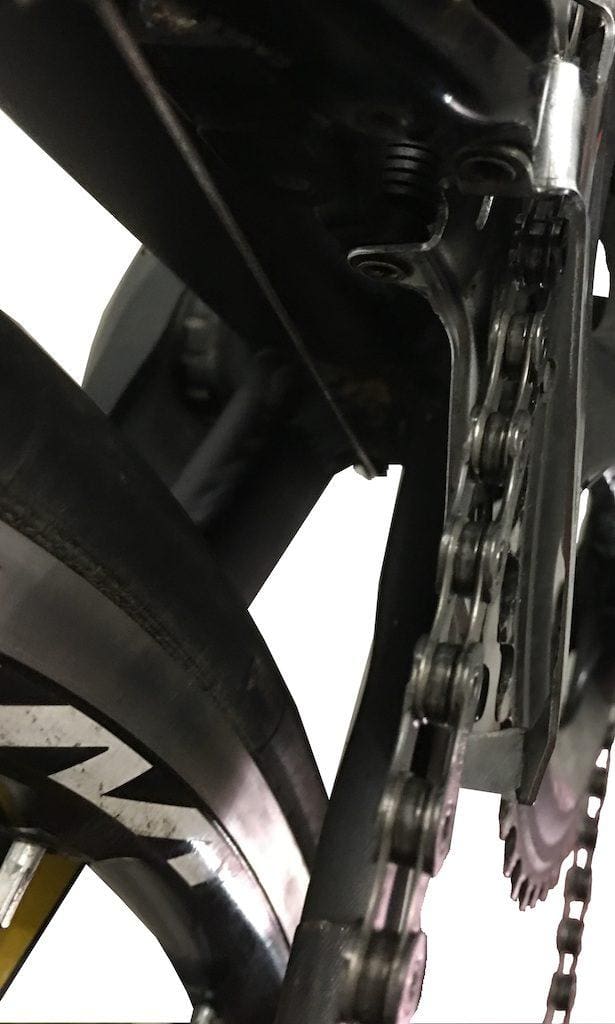

On place une clé allen de 5 mm comme ceci le long des dents du plateau et on regarde l’écart avec la fourchette.

Étape 8

réglage du dérailleur arrière

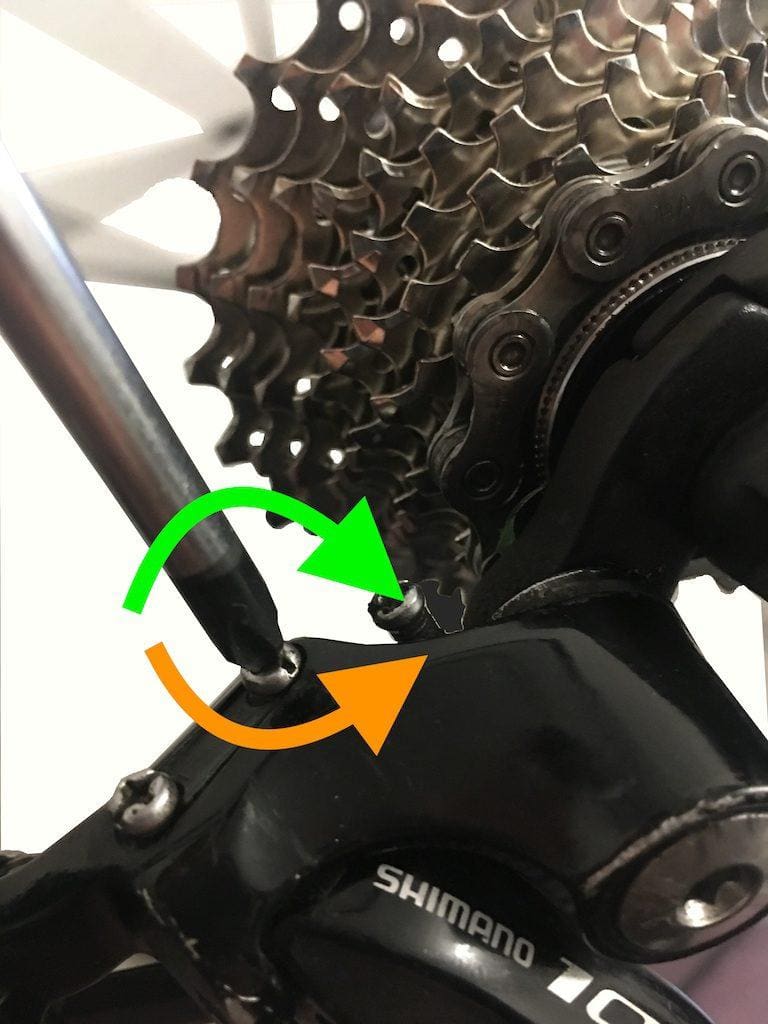

On joue alors sur cette vis pour coller (vert) la fourchette ou la décoller (orange).

Étape 9

réglage du dérailleur arrière

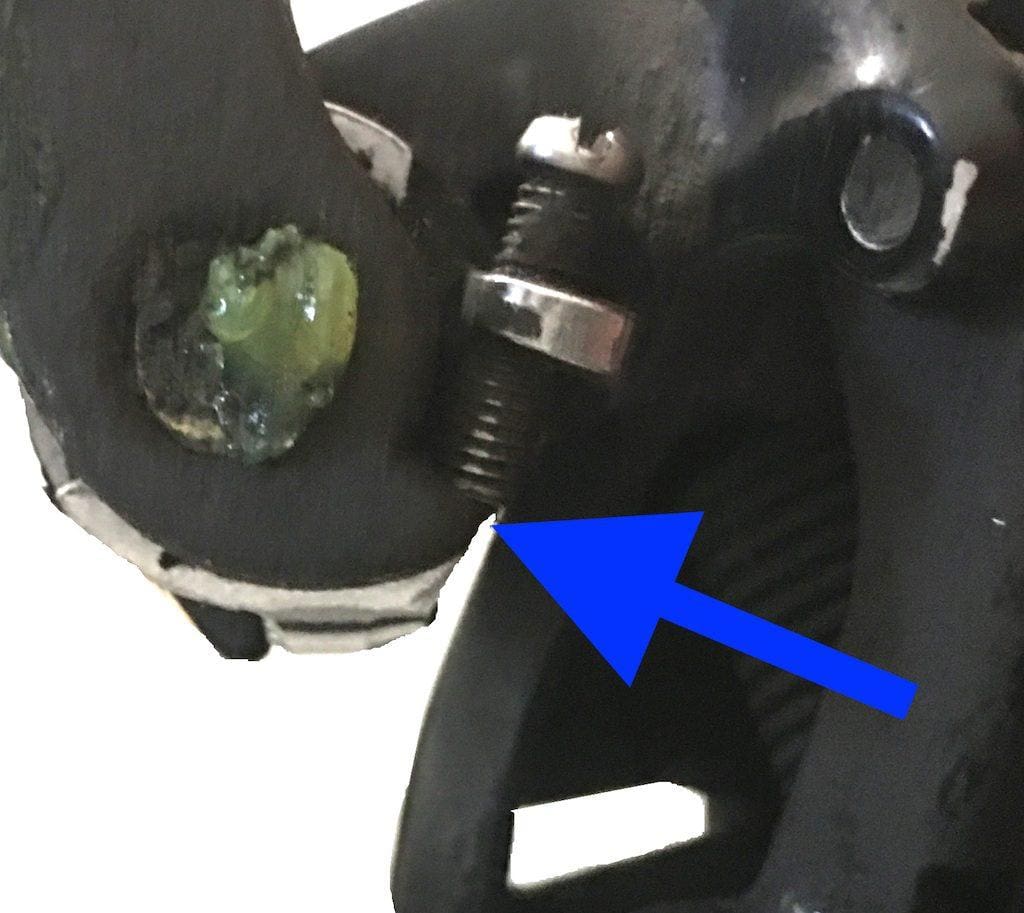

On commence par graisser la patte de fixation.

Étape 10

réglage du dérailleur arrière

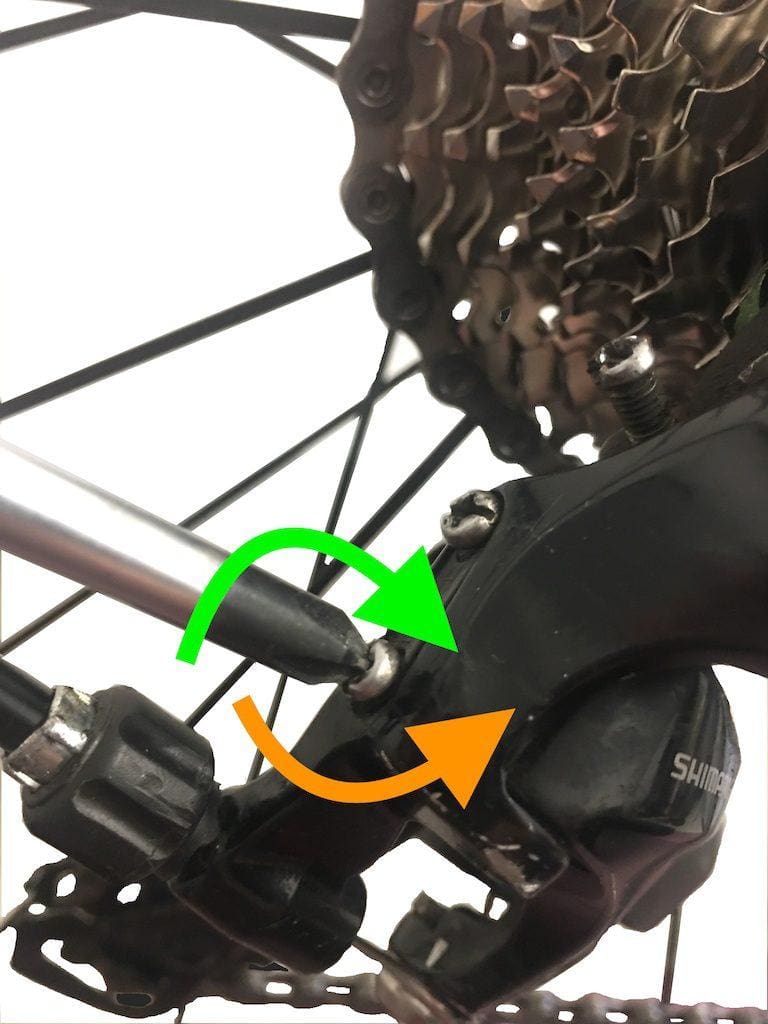

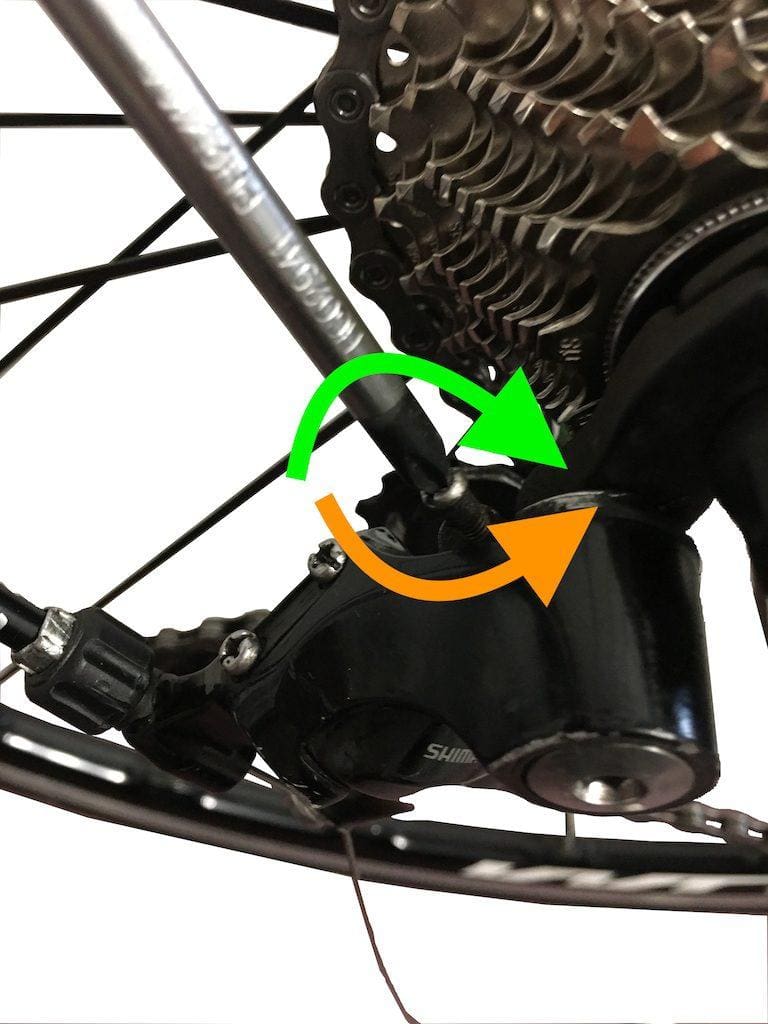

On serre le dérailleur à fond sur la patte

Étape 11

réglage du dérailleur arrière

On évite d’écraser cette vis sur la patte.

Étape 12

réglage du dérailleur arrière

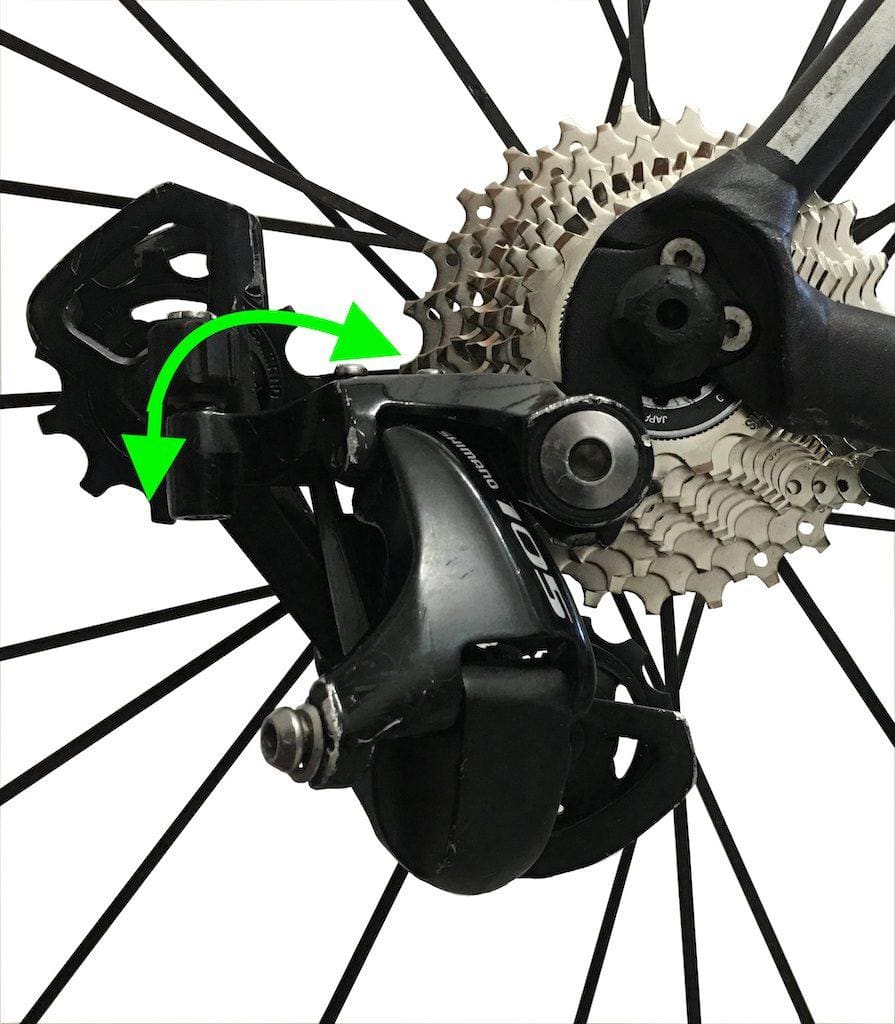

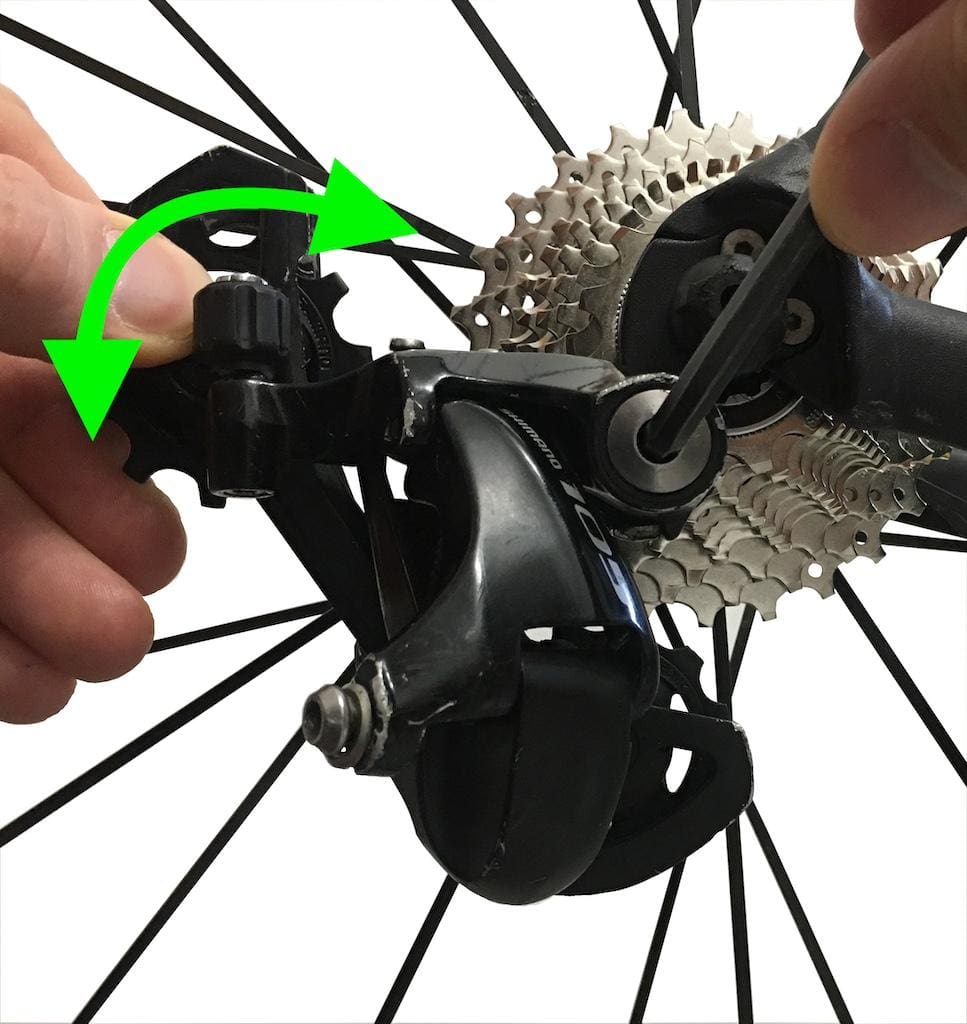

On s’assure ensuite que le dérailleur tourne librement sur la patte.

Étape 13

réglage du dérailleur arrière. dérailleurs Shimano

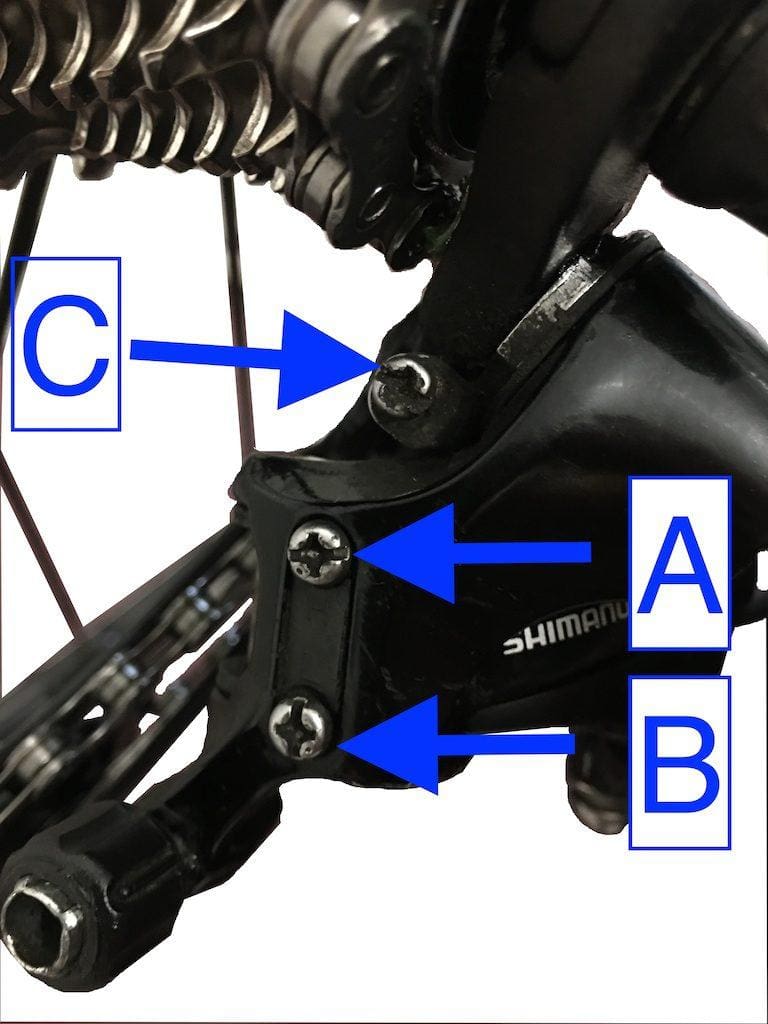

Il y a 3 vis sur l’arrière du dérailleur. La A est pour la course du petit pignon, la B pour la course du grand pignon et la C pour gérer l’écart entre les galets et les pignons.

Étape 14

réglage du dérailleur arrière

Petit plateau-grand pignon, on s’assure que le dérailleur ne touche pas les rayons. On agit alors sur la vis B.

Étape 15

réglage du dérailleur arrière. dérailleurs Shimano

Grand plateau-petit pignon, on s’assure que la chaîne tourne sans bruit et ne frotte pas sur le cadre. On agit alors sur la vis A.

Étape 16

réglage du dérailleur arrière. dérailleurs Shimano

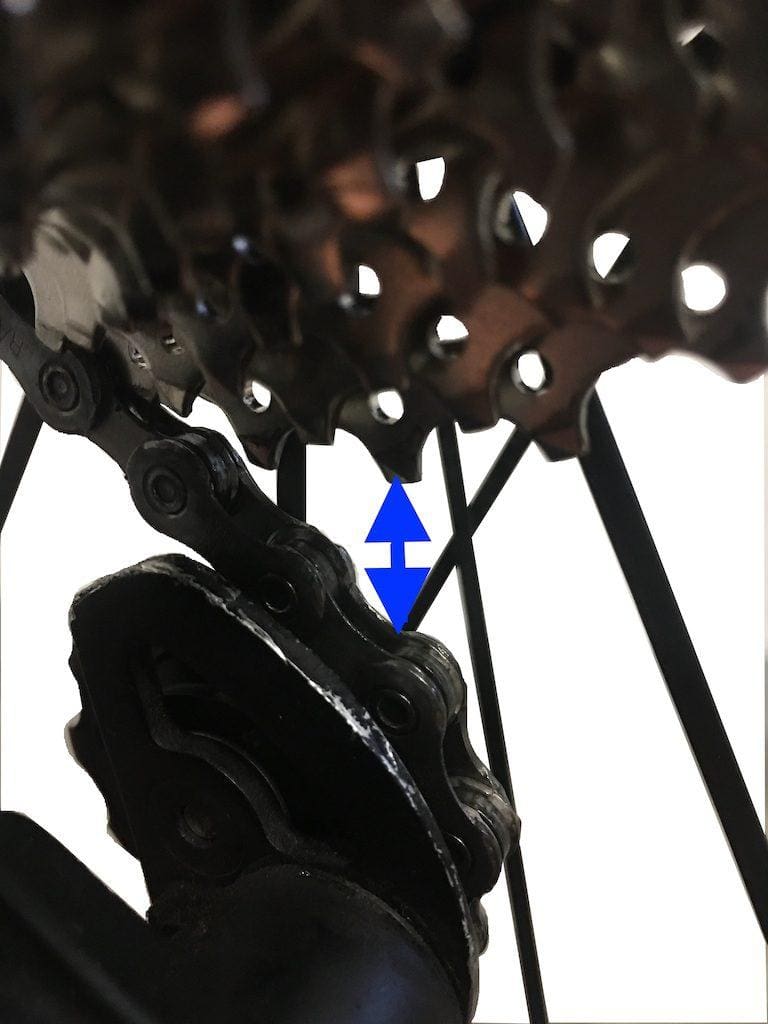

Il faut aussi que le train de galets soit au plus près des pignons. Ici on va réduire un peu la distance.

Étape 17

réglage du dérailleur arrière. dérailleurs Shimano

On module l’écart avec la vis C. Quand on serre (vert) on éloigne, quand on dévisse (orange) on rapproche…

Étape 18

réglage du dérailleur avant. dérailleurs Shimano

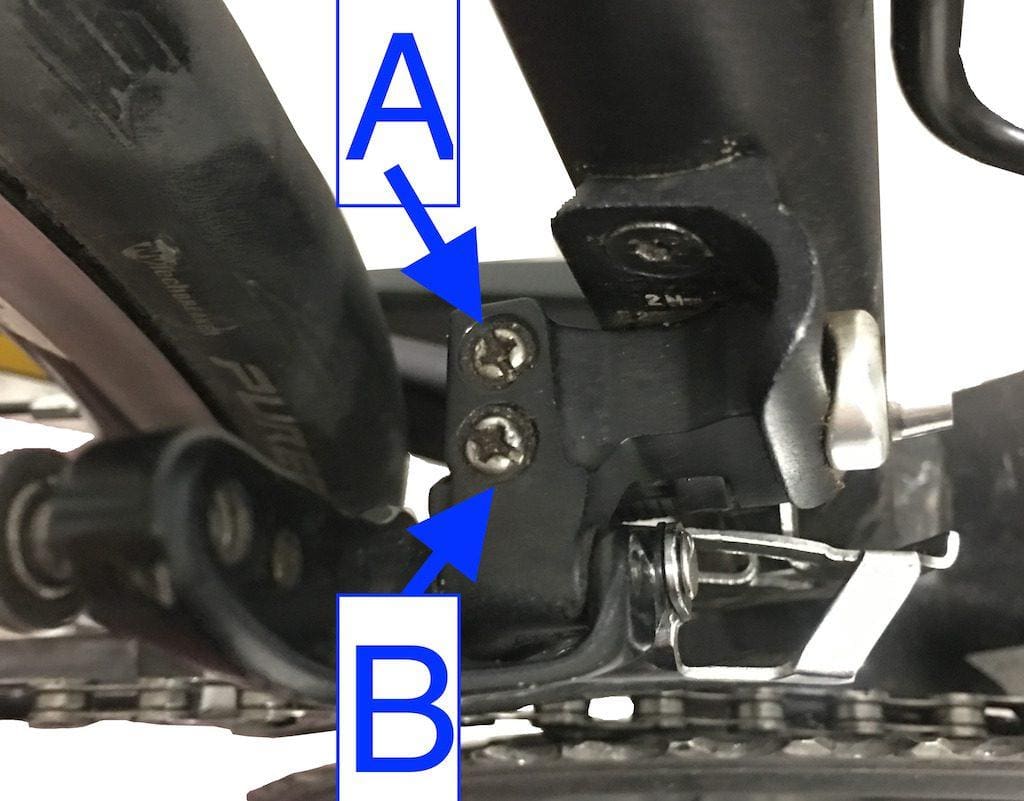

Sur le dérailleur avant, la vis A sert à la course du petit plateau, la vis B à la course du grand plateau.

Étape 19

réglage du dérailleur avant.dérailleurs Shimano

On se met petit plateau grand pignon et on regarde comment cela passe.

Étape 20

réglage du dérailleur avant. dérailleurs Shimano

On visse la vis A pour rapprocher la fourchette, on la dévisse pour l’éloigner. Il faut qu’elle frôle la chaine mais sans la toucher.

Étape 21

réglage du dérailleur avant. dérailleurs Shimano

On met la chaîne sur le grand plateau et le petit pignon. On regarde où la fourchette passe. Il faut, là aussi, qu’elle frôle la chaine sans la toucher.

Étape 22

réglage du dérailleur avant. dérailleurs Shimano

On agit alors sur la vis B en la vissant pour rapprocher la fourchette de la chaîne, ou en la dévissant pour l’éloigner.

Voilà, c’est installé, il ne reste plus qu’à régler l’indexation Shimano.
