Si vous êtes amené à monter, ou remonter un pédalier Campagnolo Ultra-Torque, pas de crainte à avoir c’est très simple et cela ne nécessite pas beaucoup d’outils.

Sommaire mécanique

Les outils

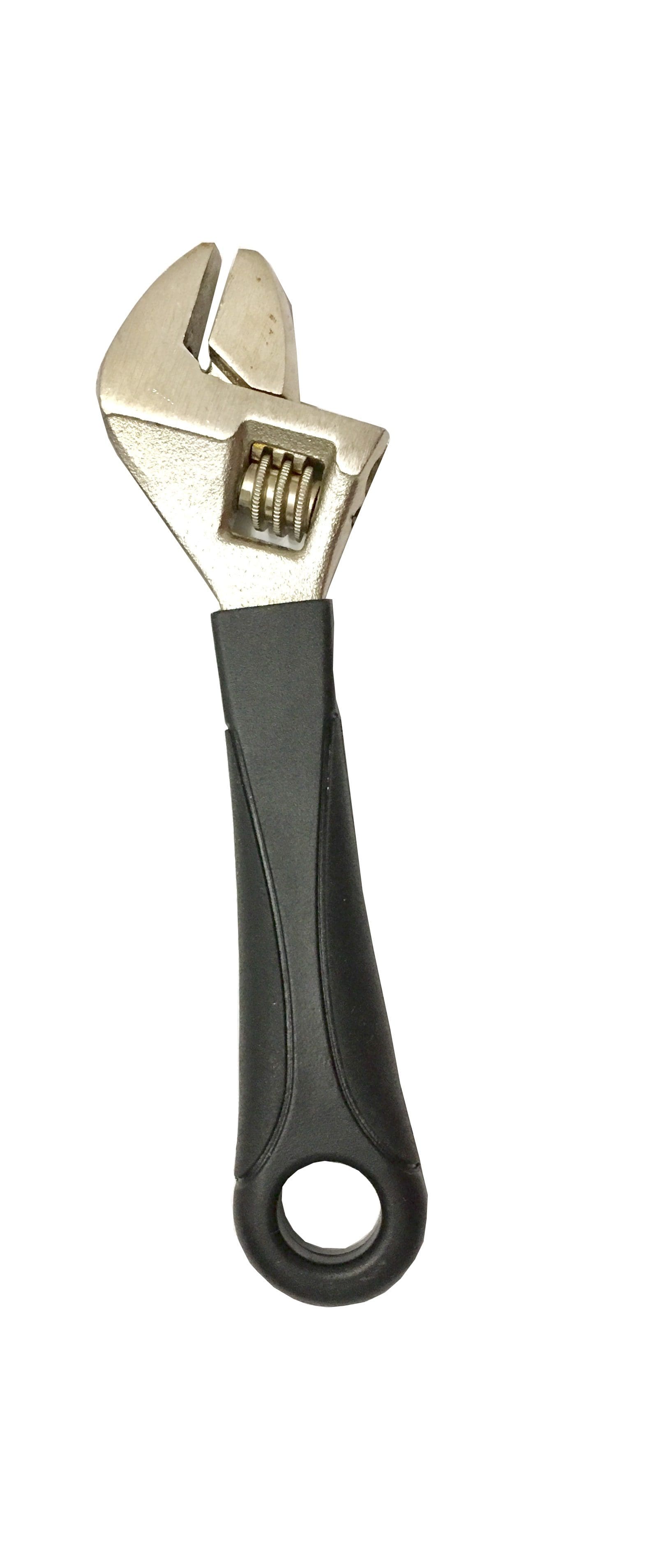

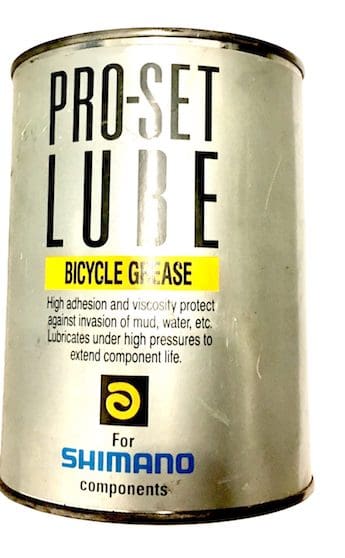

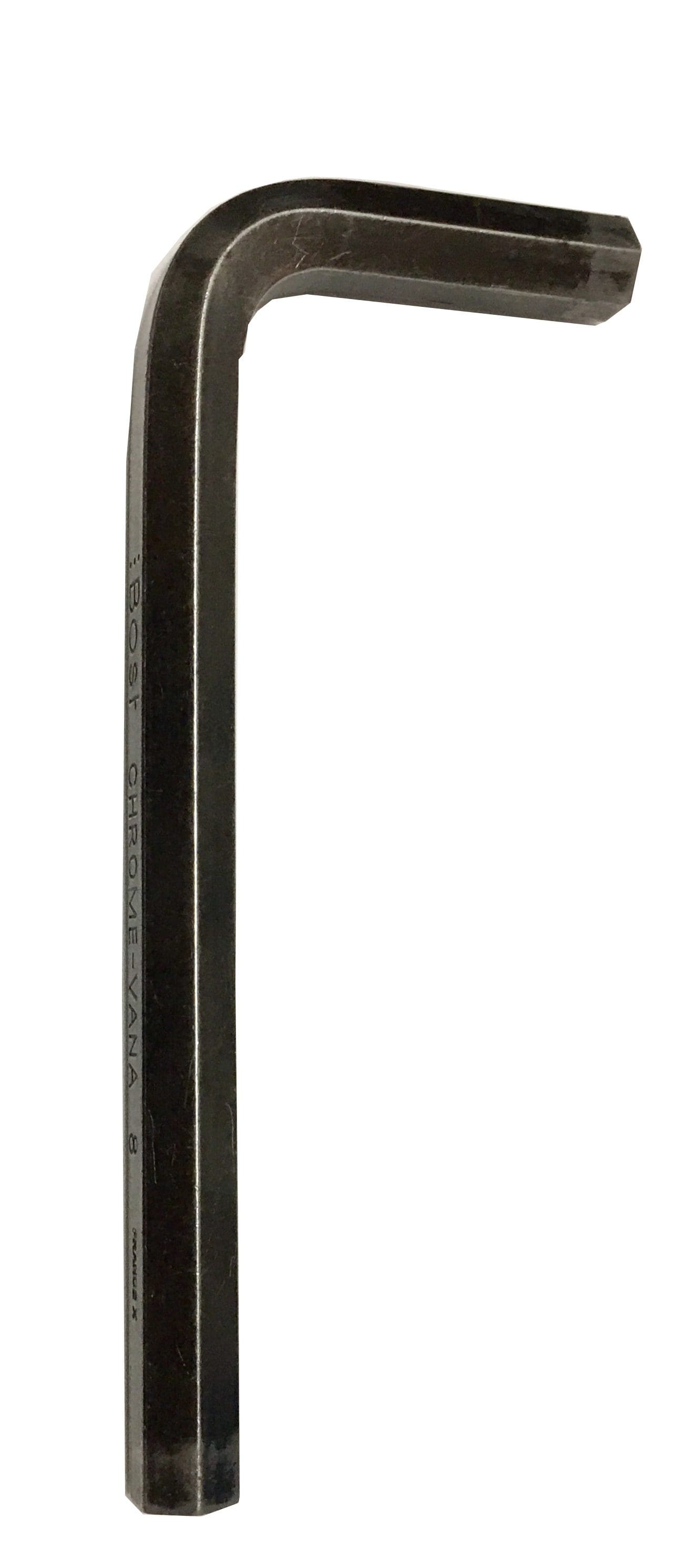

Pour monter votre pédalier Campagnolo Ultra-Torque, il faudra de la graisse, et surtout une clé Allen de 10 mm. L’idéal est bien entendu de disposer d’une clé en “T”. Si vous n’avez pas cela, avec une clé Allen de 10 mm, une clé plate de 10 mm, une clé à pipe de 10 mm, une clé à molette ou un tube, vous y arriverez.

Crédit photos : Frédéric Iehl

Temps et difficulté

Prévoyez entre 15 et 30 minutes suivant les imprévus. Mais il n’y a rien de difficile si vous êtes attentifs, avez des outils adaptés et que vous ne forcez pas. Tout doit se visser à la main, c’est la règle d’or. On bloque seulement avec les outils. Si ça bloque c’est qu’il y a quelque chose qui ne va pas…

Étape 1

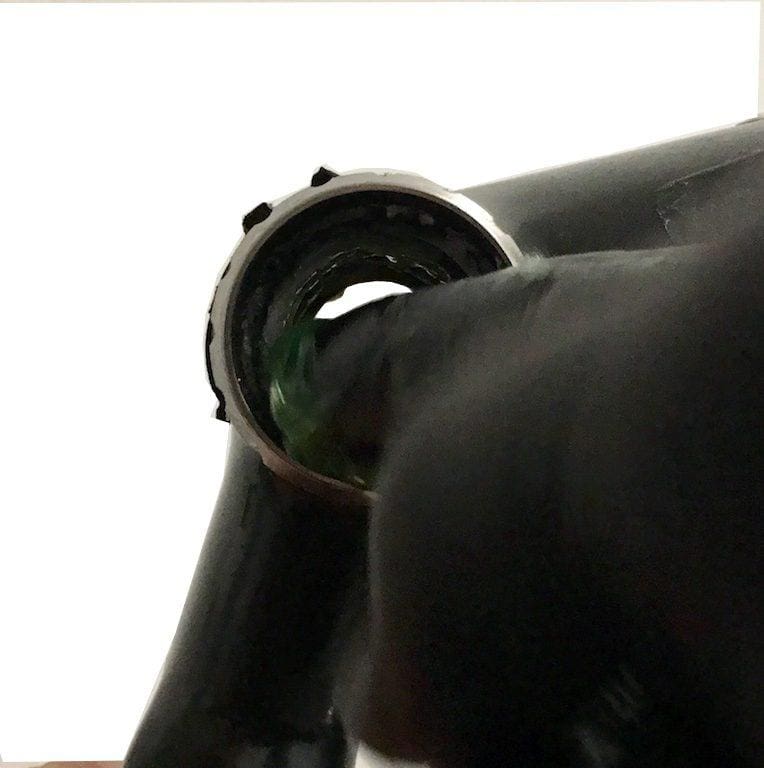

Graissage des cuvettes de pédalier

On applique de la graisse dans les cuvettes pour l’étanchéité.

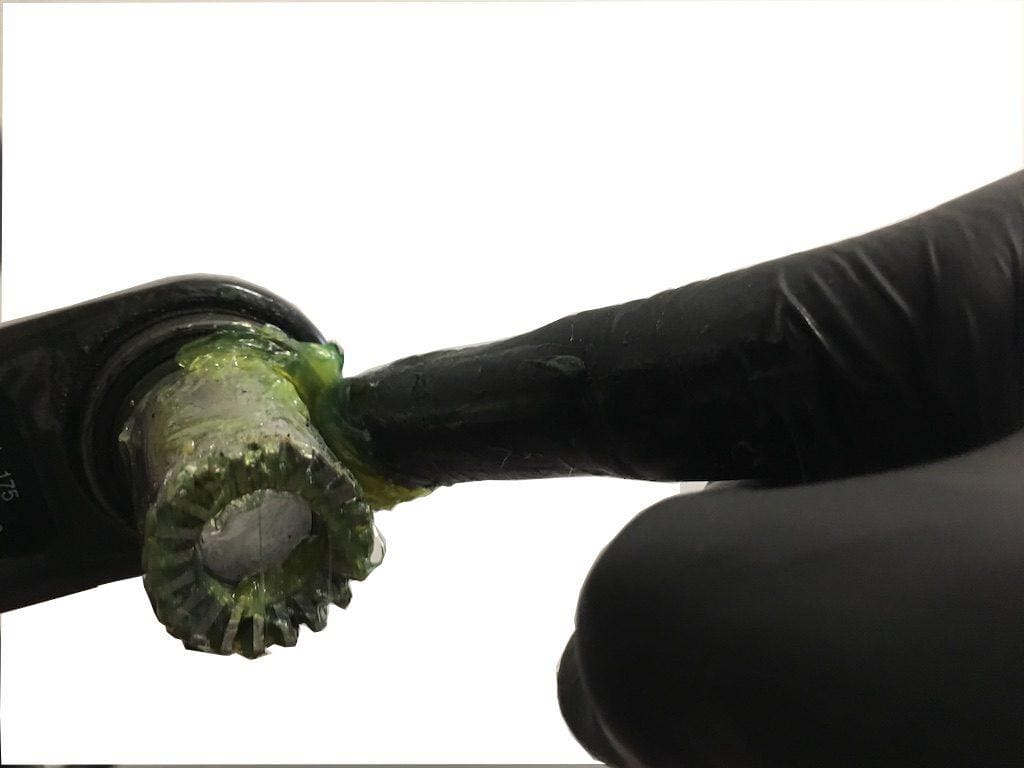

Graissage de l'axe de pédalier

On en met aussi sur l’axe et les roulements.

Étape 2

Mise en place des manivelles

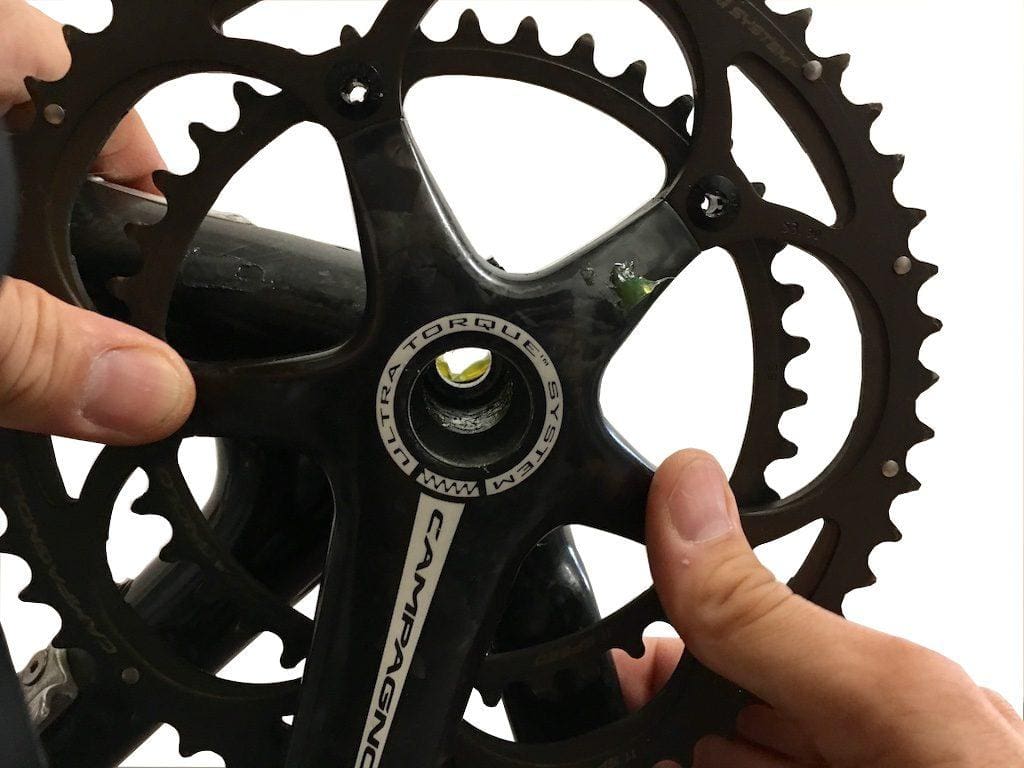

On met en place la manivelle droite. Il faut la pousser fort dans son logement. Ne pas hésiter à la pousser alternativement à gauche et à droite pour que le roulement rentre plus facilement.

Étape 3

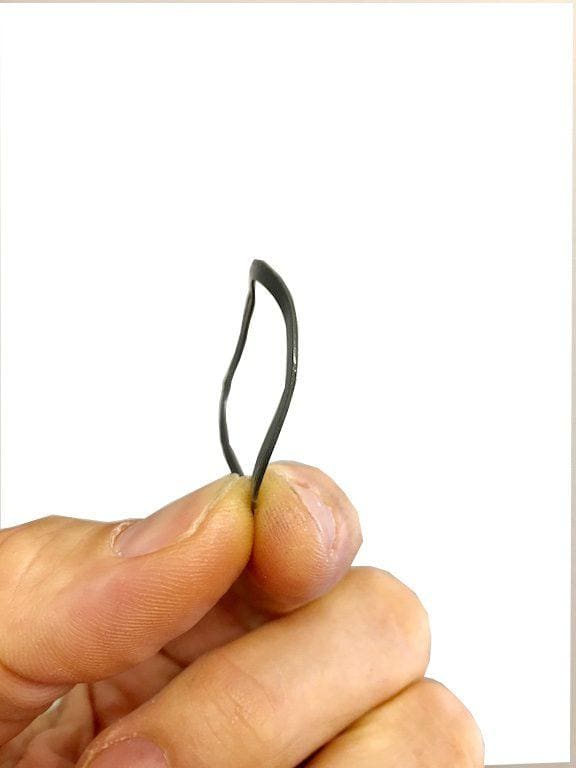

Rondelle ressort

Cette rondelle ressort est à mettre du côté gauche. On peut soit la placer dans la cuvette.

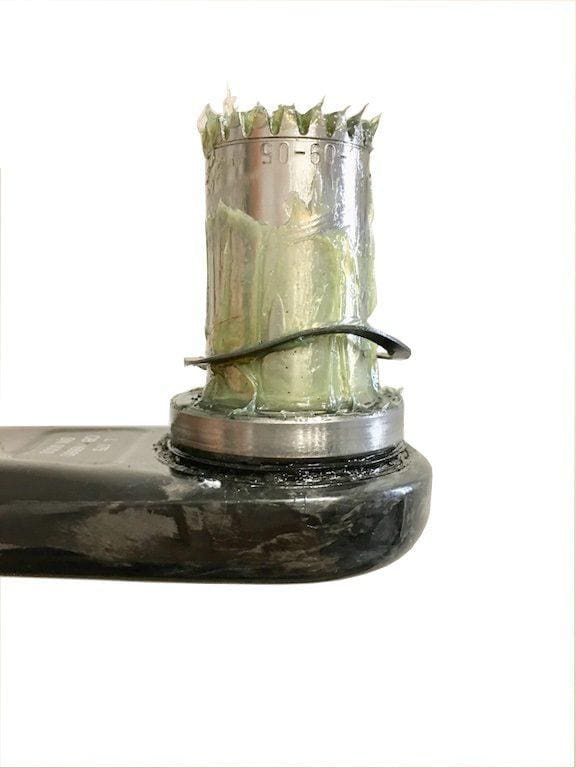

Mise en place de la rondelle ressort

Soit sur le demi-axe de pédalier gauche.

Étape 4

Mise en place des manivelles

On met ensuite en place la manivelle gauche, mais en la synchronisant avec la droite. Il n’y pas de détrompeur… Donc on peut ne pas les aligner.

Étape 5

Mise en place des manivelles

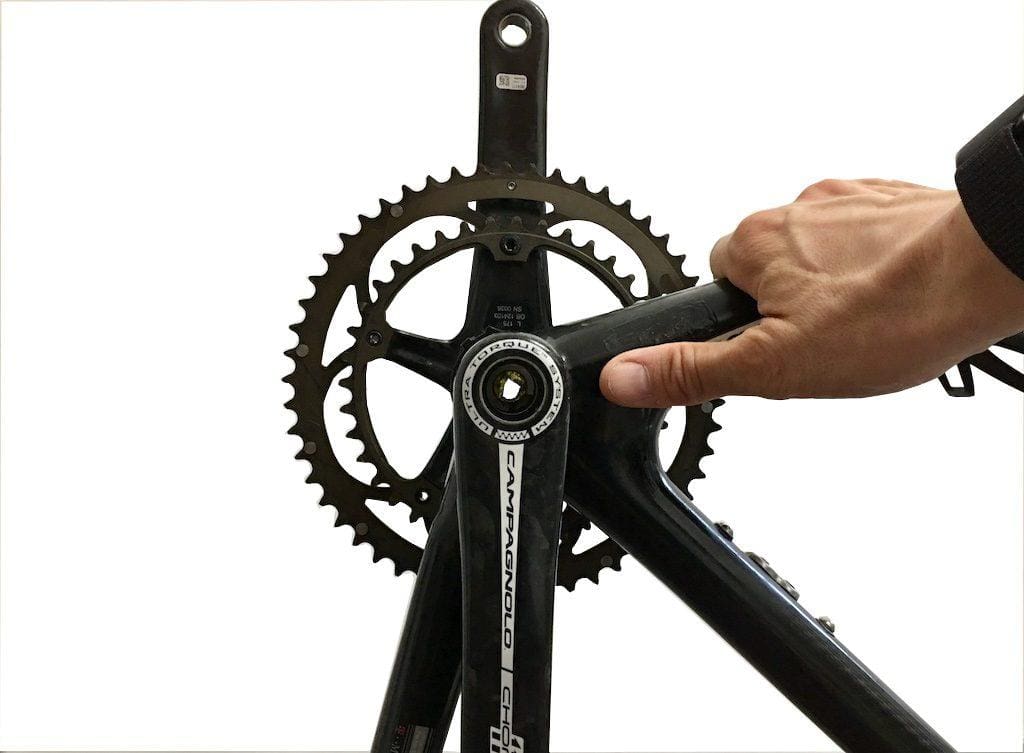

On s’assure donc que les deux manivelles sont bien alignées avant de les serrer.

Étape 6

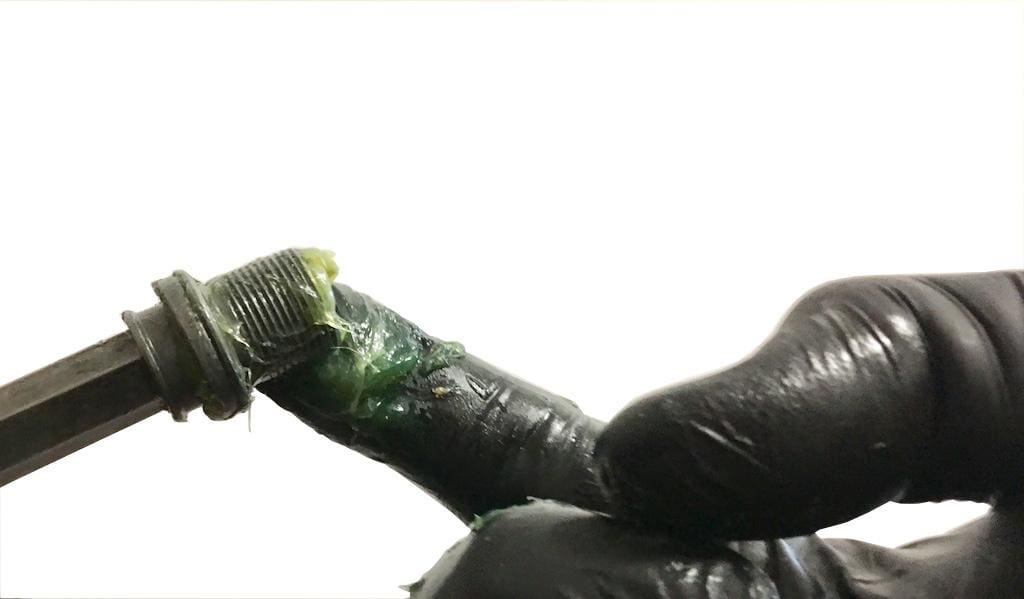

graissage boulon de fixation axe de pédalier

On graisse largement le boulon de serrage du pédalier.

Étape 7

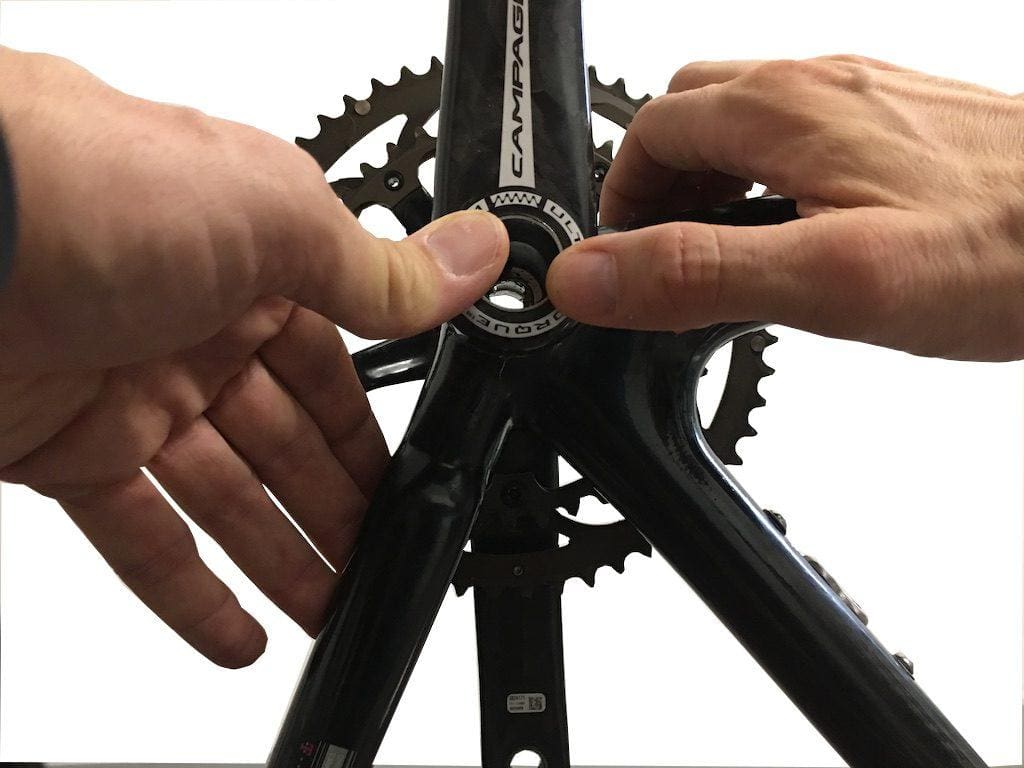

serrage des manivelles

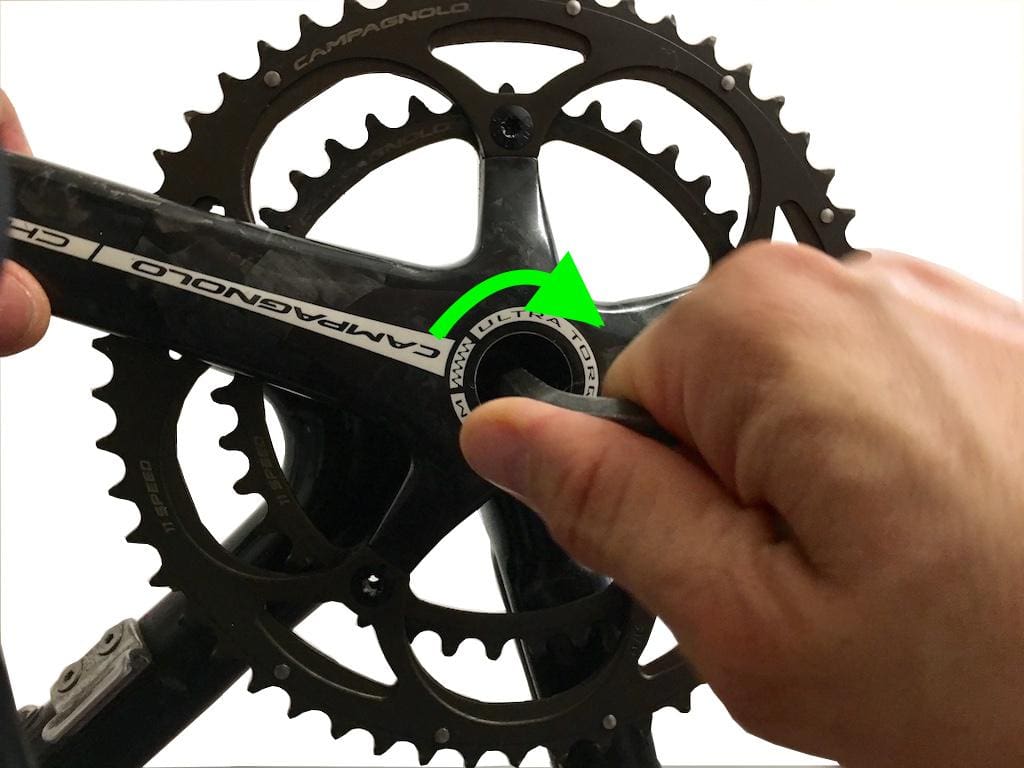

On serre le boulon avec la clé de 10 mm jusqu’à ce qu’il soit en butée.

Étape 8

serrage des manivelles

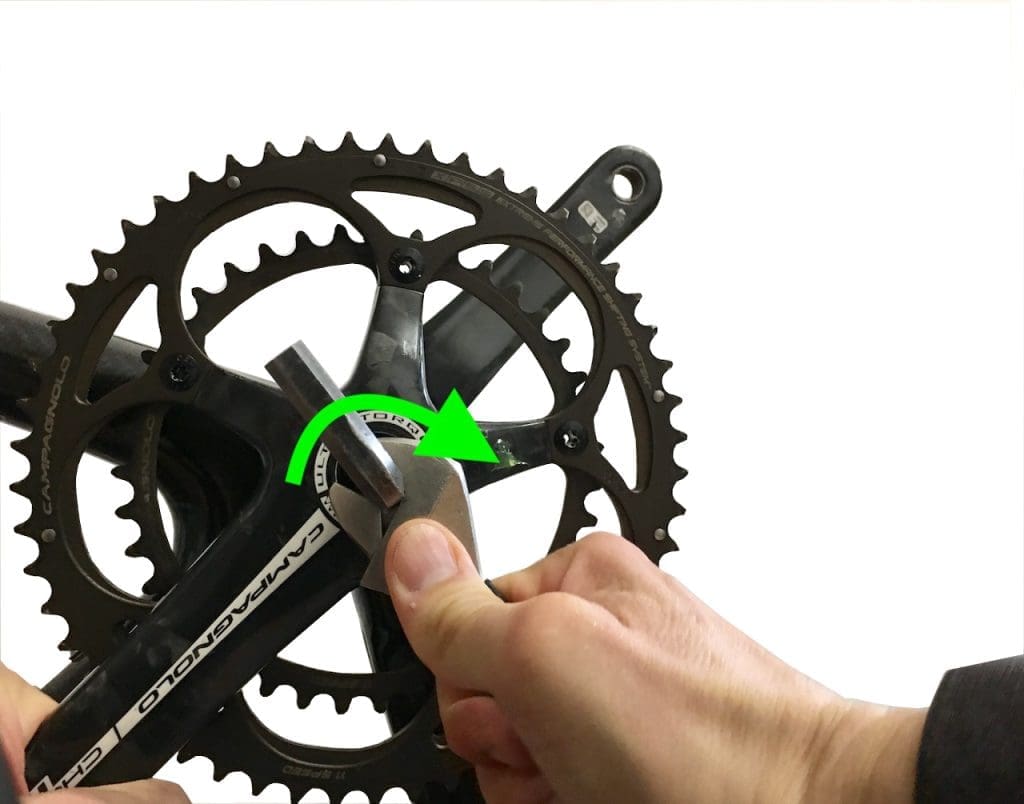

Maintenant on place la clé à molette sur la clé de 10 mm, ou on utilise un autre bras de levier pour serrer. On ressentira alors un à coup. Le pédalier est fixé.

Étape 9

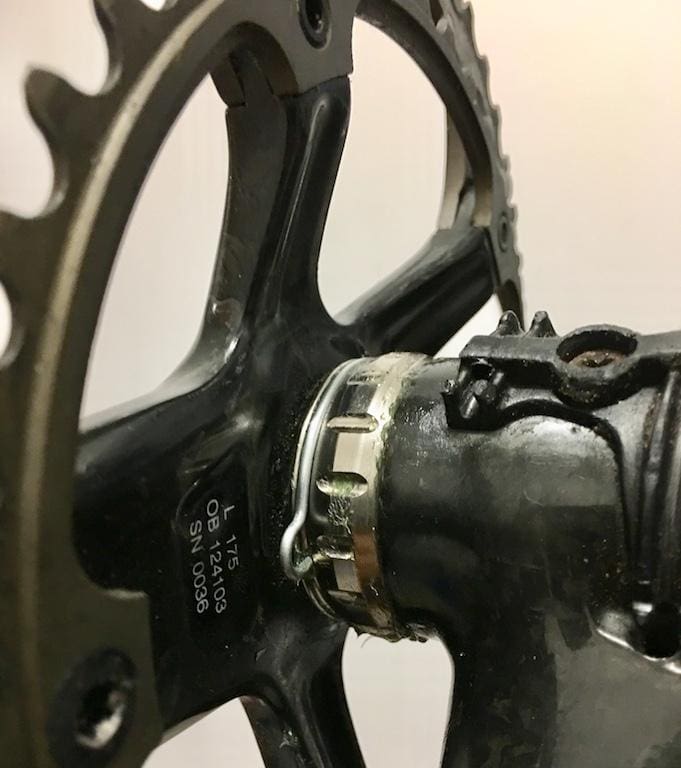

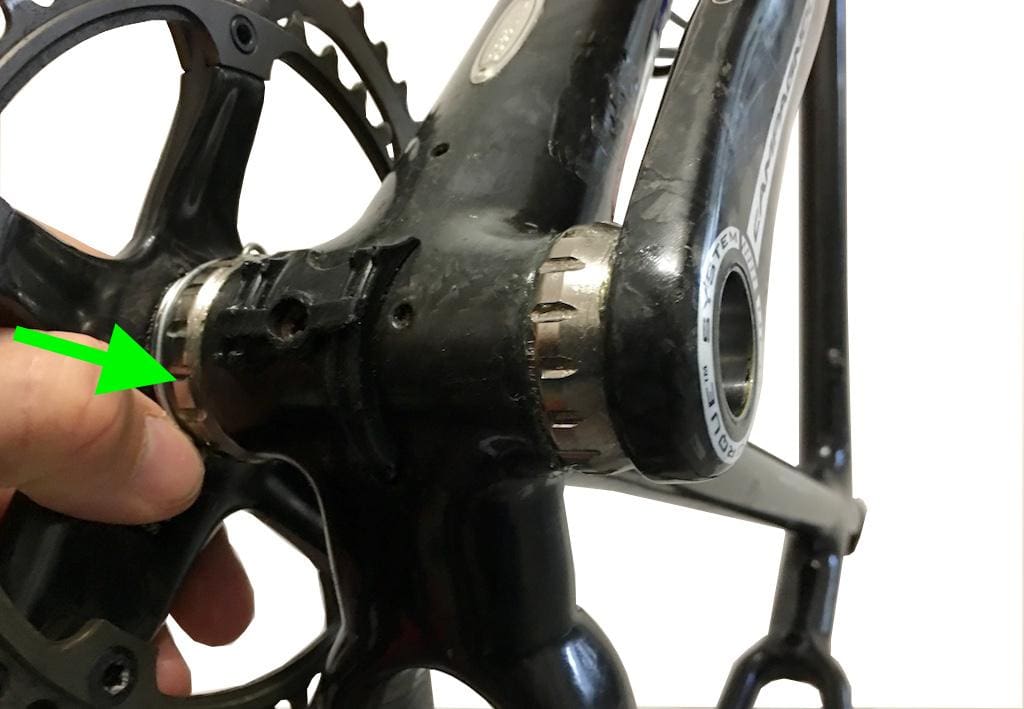

Il y a un petit arceau de sécurité pour bloquer la manivelle droite.

Mise en place du clip de roulement

Il faut maintenant mettre en place l’arceau de sécurité. Le mieux est de le placer vers le bas. Pour le démontage ce sera plus facile.

Étape 10

Mise en place du clip de roulement

Lorsque l’arceau est comme cela, il est bien fixé et assure la tenue de la manivelle droite.
